Reparaturanleitung - Fiat Cinquecento: Scheibenwischermotor hinten aus-und einbauen
Reparaturanleitung - Fiat Cinquecento / Fahrzeugvermessung / Scheibenwischeranlage / Scheibenwischermotor hinten aus-und einbauen
Ausbau
- Ruhestellung des Wischerblattes auf der Heckscheibe mit Abdeck-Klebeband markieren. Dazu einen Streifen Klebeband direkt neben das Wischerblatt auf die Heckscheibe kleben. Beim Einbau wird der Wischerarm wieder so auf die Verzahnung der Antriebswelle gesetzt, daß sich das Wischerblatt direkt neben dem Klebestreifen befindet.
- Befestigungsmutter abschrauben und Wischerarm von der Lagerachse abziehen.

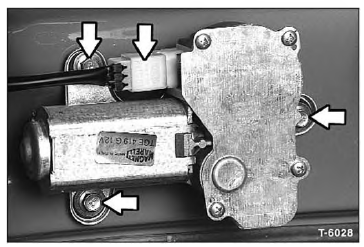

- Heckklappe öffnen. Mehrfachstecker für Wischermotor abziehen. Motor komplett mit Halter abschrauben.
Einbau
- Wischermotor mit Halter an der Heckklappe anschrauben und festziehen.
- Mehrfachstecker anschließen.
- Wischermotor kurz laufen lassen und mit Wischerschalter abschalten, damit der Motor in Endstellung stehenbleibt.
- Wischerarm einbauen. Dazu Wischerarm auf den Konus der Antriebswelle auflegen, nach den Klebe-Markierungen auf der Heckscheibe ausrichten und aufdrücken.
- Federscheibe auflegen und Wischerarm mit Mutter und 15 Nm festschrauben.
