Reparaturanleitung - Fiat Cinquecento: Ansaugluftvorwärmung prüfen
Die Ansaugluftvorwärmung wird temperaturabhängig über eine Luftklappe im
Luftfiltergehäuse (0,9-l-OHV-Motor) oder im Luftansaugstutzen (1,1-l-FIRE-Motor)
geregelt. Bei defekter Ansaugluftvorwärmung können folgende Beanstandungen
auftreten:
- Schlechter Leerlauf in der Warmlaufphase.
- Übergangsstörungen.
- Schlechte Leistung, Höchstgeschwindigkeit wird nicht erreicht.
- Hoher Kraftstoffverbrauch.

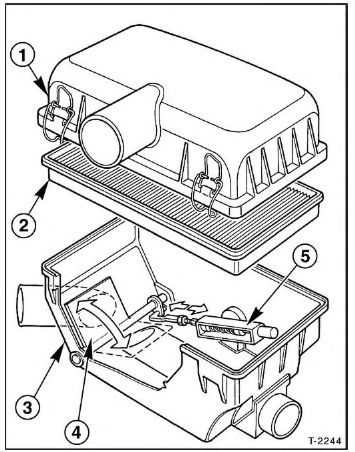

0,9-l-OHV-Motor
- Luftfilterdeckel -1- abclipsen und zur Seite legen.
- Luftfilter -2- herausnehmen.
- Thermoelement -5- auf über 28 +- 1 C erwärmen (ggf. Heißluftfön).
- Die Klappe -4- muß den Warmluftkanal verschließen, wie in der Abbildung
dargestellt.
- Thermoelement -5- auf unter 23 +- 1 C abkühlen (ggf. Kältespray).
- Die Klappe -4- muß den Kaltluftkanal verschließen, gestrichelte
Darstellung in der Abbildung.
- Gegebenenefalls Thermoelement einstellen oder auswechseln.
- Luftfilter in Gehäuse -3- einsetzen.
- Deckel aufsetzen und anclipsen.
1,1-l-FIRE-Motor
- Luftfilter abschrauben und hochziehen.
- Unterdruckschläuche von der Membrandose zum Temperaturregler und vom
Temperaturregler zur Einspritzeinheit auf festen Sitz prüfen.
- Schläuche durch Verbiegen auf Beschädigung und Porosität untersuchen,
gegebenenfalls auswechseln.
- Vorwärmstutzen mit Unterdruckdose ausbauen. Dazu Verbindungsschlauch zum
Luftfilter abziehen, Warmluftschlauch abziehen.
- Stutzen abschrauben und aus dem unteren Luftschlauch herausziehen.
- Unterdruckschlauch vom Stutzen abziehen.

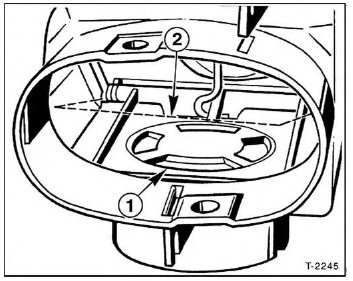

- Stellung und Leichtgängigkeit der Regelklappe im Ansaugstutzen prüfen.
- Die Luftklappe muß sich in Position -1- befinden.
- Unterdruckanschluß am Stutzen mit Unterdrück beaufschlagen und prüfen,
ob die Klappe aufgezogen wird -2- . Um den Unterdrück zu erzeugen,
Vakuumpumpe verwenden. Gegebenenfalls Hilfsschlauch auf den
Unterdruckanschluß aufschieben und durch Saugen am Hilfsschlauch prüfen, ob
sich die Regelklappe bewegt.
- Unterdruckschlauch am Stutzen aufschieben.
- Kalten Motor starten und im Leerlauf laufen lassen. Die Regelklappe muß
aufgezogen werden.
- Andernfalls mit dem Finger prüfen, ob an der Unterdruckleitung
Unterdrück anliegt. Der Finger wird etwas angesaugt.
- Gegebenenfalls Thermoelement im Luftfiltergehäuse ersetzen.

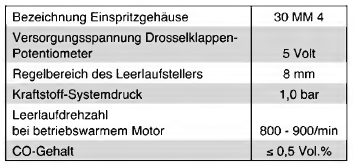

Technische Daten Einspritzanlage
