Bedienungsanleitung - Fiat 500: Anheben mit dem wagenheber und reifenwechsel

Beim Reifenwechsel wie folgt vorgehen:

• Halten Sie das Fahrzeug in einer Position an, die keine Gefahr für den Verkehr darstellt und das sichere Wechseln des Rades ermöglicht.

  Der Boden muss möglichst eben und ausreichend kompakt sein.

• Den Motor abstellen und die Handbremse anziehen.
• Den ersten oder den Rückwärtsgang einlegen.
• Den Teppichboden der Ladefläche anheben und die Blockiervorrichtung A-Abb. 84 abschrauben.
• Den Werkzeugkasten herausnehmen B und neben das auszuwechselnde Rad stellen.
• Das Notrad C herausnehmen.
• Für den Radwechsel bei Fahrzeugen mit Radkappen den mitgelieferten Schraubenschlüssel für den Ausbau der Radkappe benutzen und in den Schlitz am Außenumfang einstecken.
• Bei den Fahrzeugen mit Leichtmetallfelgen, die Radnabenkappe mit dem mitgelieferten Schlüssel entfernen.
• Mit dem beiliegenden Schraubenschlüssel die Radbolzen des zu wechselnden Rades um etwa eine Umdrehung lockern.
• Den Wagenheber mit der Kurbel aufdrehen.

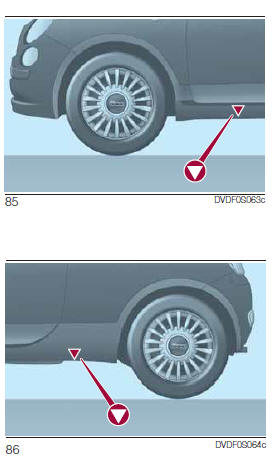

• Den Wagenheber neben dem zu wechselnden Rad neben der Markierung Abb. 85-86 an der Karosserie anbringen.

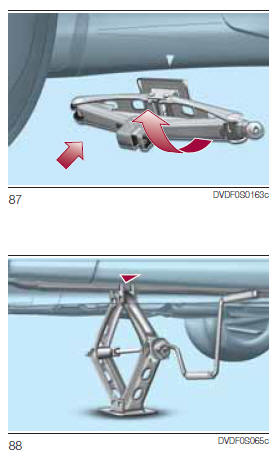

• Sollte das Fahrzeug mit Seitenschwellern ausgestattet sein, muss der Wagenheber bei der Anbringung (wie in der Abbildung 87 gezeigt) unter dem Fahrzeug geneigt werden.
• Sicherstellen, dass der Wagenheber korrekt angebracht ist (siehe Abb. 88).
• Eventuell in der Nähe befindliche Personen warnen, dass das Fahrzeug angehoben wird.

  Diese müssen sich vom Fahrzeug entfernen und das Fahrzeug darf nicht angefasst werden, bis es wieder abgesenkt wurde.

• Die Handkurbel des Wagenhebers in die Vorrichtung einführen und das Fahrzeug hochkurbeln, bis das Rad einige Zentimeter über dem Boden hängt. Beim Drehen der Kurbel darauf achten, dass dies ungehindert und ohne Gefahren von Abschürfungen an der Hand durch Berührungen mit dem Boden erfolgen kann. Auch die sich bewegenden Teile des Wagenhebers (Schraube und Gelenke) können Verletzungen verursachen. Den Kontakt vermeiden. Bei Verschmutzung mit Schmierfett gründlich reinigen.
• Vergewissern Sie sich, ob die Auflageflächen des Ersatzrades sauber und von Schmutz frei sind, die später zu einer Lockerung der Befestigungsschrauben führen können.
• Beim Anbringen des Ersatzrades darauf achten, dass der Zentrierstift der Nabe mit einer der Bohrungen am Rad übereinstimmt.
• Die vier Radbolzen anziehen, das Fahrzeug mit der Handkurbel des Wagenhebers herunterlassen und den Wagenheber herausziehen.
• Die Radbolzen komplett anziehen, indem man von einem Radbolzen auf den gegenüberliegenden Radbolzen wechselt.
