Reparaturanleitung - Fiat Cinquecento: Lenkstockschalter aus-und einbauen
Reparaturanleitung - Fiat Cinquecento / Fahrzeugvermessung / Armaturen / Lenkstockschalter aus-und einbauen
Die Schalter für Blinker und Hupe, Fernlicht sowie Scheibenwischer sind sogenannte Lenkstockschalter.
Ausbau
- Batterie-Massekabel (-) von der Batterie abklemmen. Achtung: Dadurch werden die elektronischen Speicher gelöscht, wie zum Beispiel der Motorfehlerspeicher oder der Radiocode. Vor dem Abklemmen der Batterie sollten auch die Hinweise im Kapitel "Batterie aus- und einbauen" durchgelesen werden.
- Lenkrad ausbauen, siehe Seite 109.

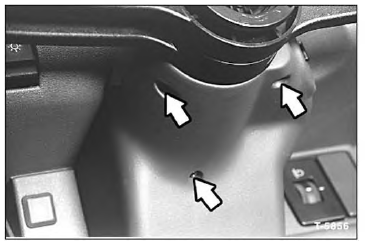

- 3 Kreuzschlitzschrauben -Pfeile- an der Verkleidung der Lenksäule abschrauben. Verkleidung nach oben und unten abnehmen.
- Anschlußstecker an den Lenkstockschaltern abziehen.

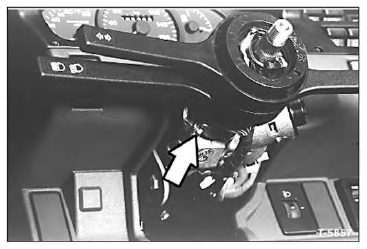

- Schelle lösen und Lenkstockschalter nach oben über die Lenkspindel abziehen.
Einbau
- Stecker der Lenkstockschalter zusammenfügen.
- Lenkstockschalter aufstecken und festschrauben.
- Lenksäulenverkleidung mit 3 Kreuzschlitzschrauben festschrauben.
- Lenkrad einbauen, siehe Seite 109.
- Batterie-Massekabel (-) anklemmen. Vorhandene Zeituhr einstellen und Diebstahlcode für Radio eingeben.
- Alle Funktionen der Lenkstockhebel prüfen.
