Ausbau
- Fahrzeug aufbocken.

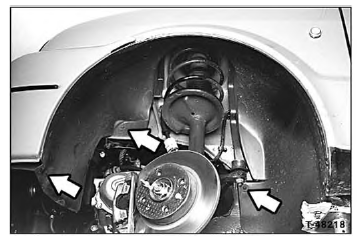

- Befestigungsschrauben für Innenkotflügel herausdrehen -Pfeile-.

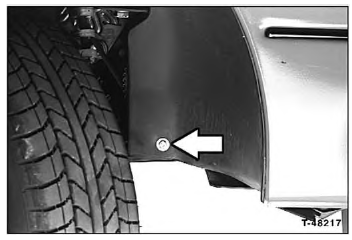

- Auf der rechten Fahrzeugseite die Befestigungsschraube für Kühlerverkleidung -Pfeil- herausdrehen. Innenkotflügel vom Stoßfänger trennen.

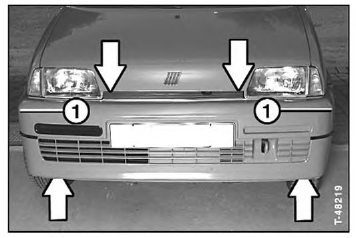

- Muttern hinter Stoßfängerunterseite abschrauben -Pfeile unten-,
- Schrauben oben neben den Scheinwerfern abschrauben -Pfeile oben-.
- Stoßfänger mit Helfer nach vorn ziehen und abnehmen. Dabei gleiten die Flalterungen aus den seitlichen Führungen an den Stellen -1-.
Einbau
- Stoßfänger von vorn in die seitlichen Führungen ein- schieben und oben und unten anschrauben.
- Innenkotflügel anschrauben.
- Befestigungsschraube für Kühlerverkleidung anschrauben.
- Fahrzeug ablassen.
