Reparaturanleitung - Fiat Cinquecento: Handbremse prüfen/einstellen
Reparaturanleitung - Fiat Cinquecento / Fahrzeugvermessung / Bremsanlag / Handbremse prüfen/einstellen
Das Spiel der Handbremse muß nur dann eingestellt werden, wenn der Leerweg am Handbremshebel bis zum Blockieren der Hinterräder mehr als 3 Rasten beträgt oder wenn der Handbremshebel beziehungsweise die Bremsseile ausgebaut wurden.
Einstellen
- Fahrzeug hinten aufbocken.
- Handbremshebel lösen.
- Bremspedal mehrmals betätigen, um eine richtige Selbstnachstellung zu gewährleisten.
- Hinterräder von Hand drehen und sicherstellen, daß sie freigängig drehen.
- Einstellung prüfen: Dazu Handbremshebel 3 Rasten ziehen. Hinterräder drehen. Die Räder dürfen sich nicht mehr drehen lassen, gegebenenfalls Handbremse einstellen.
- Falls gelöst, Handbremshebel auf 3. Raste anziehen.

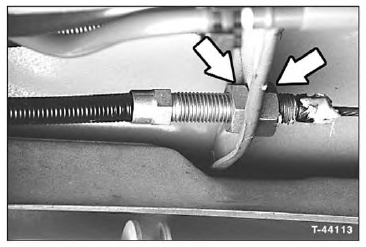

- Mit Maulschlüsseln die Muttern -Pfeile- am Widerlager entkontern und verdrehen, bis der Handbremszug gespannt ist. Das Widerlager sitzt am Unterboden in der Nähe des Handbremshebels.
- Prüfen, ob die Hinterräder blockiert sind.
- Handbremshebel wieder lösen. Die Hinterräder müssen sich jetzt frei drehen können.
- Hebel anziehen und überprüfen, ob er sich bis zur 3. Raste bewegen läßt. Andernfalls Einstellung wiederholen.
- Kontermutter festziehen.
- Fahrzeug ablassen.
