Reparaturanleitung - Fiat Cinquecento: Meßgeräte

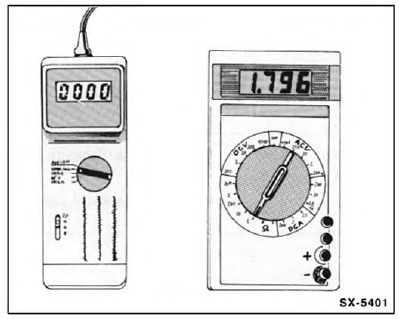

Zum Messen der Bord-Elektrik gibt es im Handel sogenannte Mehrfach-Meßgeräte. Sie vereinen in einem Gerät das Voltmeter, um Spannungen zu messen, das Amperemeter, um die Stromstärke zu messen und das Ohmmeter, um den Widerstand zu messen. Die im Handel befindlichen Meßgeräte unterscheiden sich hauptsächlich im Meßbereich und in der Meßgenauigkeit. Durch den Meßbereich wird festgelegt, in welchem Bereich Spannungen oder Widerstände liegen müssen, damit sie überhaupt vom Gerät erfaßt werden können.

Für den Heimwerker gibt es Vielfach-Meßgeräte, die speziell für Prüfarbeiten

Für den Heimwerker gibt es Vielfach-Meßgeräte, die speziell für Prüfarbeiten am Auto abgestimmt sind. Mit solch einem Gerät können Motordrehzahl, Zünd-Schließwinkel und Spannungen bis zu 20 Volt gemessen werden. Bei Widerstandsmessungen beschränkt sich das Gerät in der Regel auf den Kilo-Ohm-Bereich, also etwa 1-1000 kü.

Darüber hinaus werden Meßgeräte zur Überprüfung von elektrischen und elektronischen Bauteilen angeboten. Sie erlauben eine umfassende Messung von kleinen Widerständen in Ohm (großen Widerständen im Mega-Ohm-Be- reich (M).) bis zu großen Widerständen im Mega-Ohm-Be- reich (MSpannungen (in Volt) können sehr exakt gemessen werden, was vor allem bei). Spannungen (in Volt) können sehr exakt gemessen werden, was vor allem bei elektronischen Bauteilen erforderlich ist.

Wenn nur geprüft werden soll, ob überhaupt Spannung (V) anliegt, eignet sich

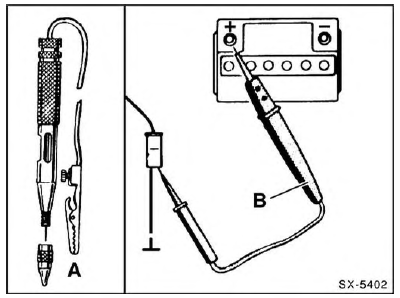

Wenn nur geprüft werden soll, ob überhaupt Spannung (V) anliegt, eignet sich hierzu eine einfache Prüflampe -A-. Dies gilt allerdings nur für Stromkreise, in denen sich keine elektronischen Bauteile befinden. Denn Elektronikteile reagieren äußerst empfindlich auf zu hohe Ströme. Unter Umständen können sie bereits durch Anschließen einer Prüflampe zerstört werden. Achtung: Bei der Prüfung elektronischer Bauteile (Transistoren, Dioden, und Steuergeräte) ist ein hochohmiger Spannungsprüfer -B- erforderlich. Er arbeitet wie eine Prüflampe, jedoch ohne daß elektronische Bauteile geschädigt werden, und eignet sich für sämtliche Prüfarbeiten.
