Reparaturanleitung - Fiat Cinquecento: Zahnriemen aus- und einbauen

1,1-l-FIRE-Motor

Der Zahnriemen ist immer zu ersetzen, wenn er im Zuge von Motorreparaturen abgenommen wurde, oder wenn er Beschädigungen beziehungsweise Verschmutzungen aufweist.

Ausbau

• Keilriemen ausbauen, siehe Seite 42.
• Zahnriemenschutz ausbauen.
• Motor-Kurbelwelle im Uhrzeigersinn drehen, bis sich der Kolben des 1. Zylinders in Zünd-OT-Stellung befindet.

Hinweis: OT steht für Oberer Totpunkt, das heißt der Kolben des 1. Zylinders steht im Zylinder auf seinem höchsten Punkt. Diese Stellung erreicht der Kolben beim Kompressions- und beim Auspufftakt. Die OT-Stellung beim Kompressionstakt nennt man auch Zünd-OT, weil bei normalem Motorlauf kurz vorher die Zündung erfolgt.

Das Durchdrehen des Motors (Kurbelwelle) kann auf mehrere Arten erfolgen:

1. Fahrzeug seitlich vorn aufbocken. Fünften Gang einigen, Handbremse anziehen. Angehobenes Vorderrad durchdrehen. Dadurch dreht sich auch die Motor-Kurbel- welle. Zum Drehen des Rades wird eine Hilfsperson benötigt.
2. Fahrzeug auf ebene Fläche stellen. Fünften Gang ein- legen. Fahrzeug vorschieben oder vorschieben lassen.
3. Kurbelwelle an der Zentralschraube der Kurbelwellen- Riemenscheibe durchdrehen. Vorher Getriebe in Leerlaufstellung schalten und Handbremse anziehen.

Achtung: Motor nicht an der Befestigungsschraube des Nockenwellenrades durchdrehen. Dadurch wird der Zahnriemen überbeansprucht.

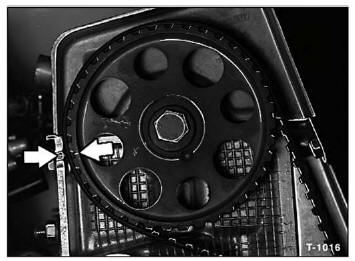

• Motor durchdrehen, bis die Markierung auf dem Nockenwellenrad mit der OT-Markierung an der hinteren Zahnriemenabdeckung übereinstimmt. Stellung während des Zahnriemenausbaus nicht verändern.

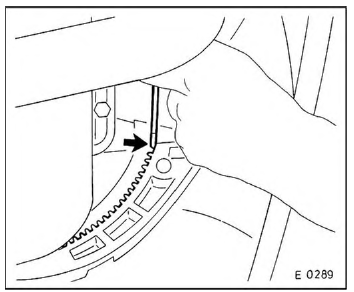

• Abdeckblech für Schwungrad ausbauen und Schwungrad mit geeignetem Werkzeug arretieren, damit die Kurbelwelle beim Abschrauben der Riemenscheibe nicht mitdreht. Eine andere Möglichkeit: 5. Gang einlegen und von Hilfsperson die Fußbremse betätigen lassen. Dadurch wird der Motor blockiert, und die Befestigungsschrauben können gelöst werden.

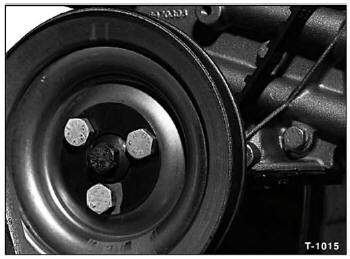

• An der Kurbelwelle Keilriemenscheibe abschrauben, 3 Schrauben. Darauf achten, daß die OT-Stellung des Motors nicht verändert wird.
• Zahnriemen entspannen und abnehmen.

Einbau

Prüfen, ob sich die Nockenwelle noch in OT-Stellung für Zylinder 1 befindet. Gegebenenfalls Nockenwelle verdrehen, bis die Markierung auf dem Nockenwellenrad mit der Markierung auf dem Zylinderkopf übereinstimmt, siehe Abbildung T-1016. Achtung: Falls die Nockenwelle über einen größeren Winkel verdreht werden muß, darauf achten, daß kein Kolben im Oberen Totpunkt (OT) steht, sonst können Ventile oder Kolben beschädigt werden. Gegebenenfalls Kurbelwelle ca. 90 (1/4 Umdrehung) vor oder nach OT stellen. Dabei Riemenscheibe jedoch insgesamt nicht weiter als 90 verdrehen.

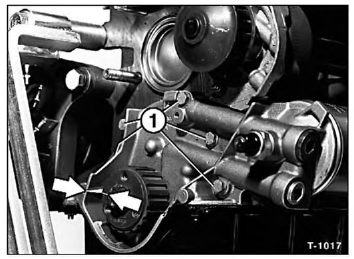

• Prüfen, ob die Markierung an der Kurbelwellen-Riemen- scheibe mit der Markierung am Ölpumpengehäuse -Pfeile- übereinstimmt. Die Kurbelwelle befindet sich dann in OT-Stellung für Zylinder 1. 1

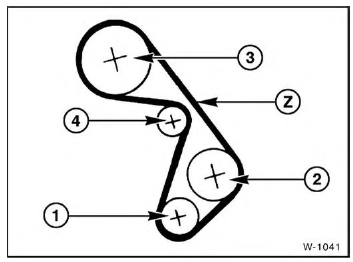

1. Kurbelwelle,
2. Kühlmittelpumpe,
3. Nockenwelle,
4. Spannrolle

• Zahnriemen so auflegen, daß der auf dem Zahnriemen angebrachte Pfeil in die Drehrichtung des Motors zeigt. (Von dieser Seite gesehen, dreht sich der Motor im Uhrzeigersinn.) Dabei am Kurbelwellenzahnrad -1- beginnen und Zahnriemen -Z- entsprechend der Numerierung in der Abbildung auflegen.

Achtung: Beim Auflegen des Zahnriemens darf weder die Nockenwellenstellung noch die Kurbelwellenstellung verändert werden. Sonst können schwerwiegende Schäden am Motor entstehen beziehungsweise der Motor gibt nicht mehr seine volle Leistung ab.

• Zahnriemen spannen, siehe Seite 28.
• Nachdem der Zahnriemen gespannt wurde, Einstellung von Nockenwelle und Kurbelwelle nochmals kontrollieren. Das bedeutet: Wenn die Markierung auf dem Nockenwellenrad mit der Bezugsmarke übereinstimmt, muß gleichzeitig die Markierung auf der Riemenscheibe an der Kurbelwelle mit der Markierung am Gehäuse übereinstimmen. Andernfalls ist die Einstellung von Nockenwellenrad und Riemenscheibe bei abgenommenem Zahnriemen zu wiederholen.
• Falls vorhanden, Arretierwerkzeug vom Motor-Schwungrad abnehmen.
• Kurbelwelle zweimal in Motordrehrichtung durchdrehen und Einstellung nochmals überprüfen.
• Zahnriemenschutz einbauen.
• Kurbelwellen-Riemenscheibe ansetzen und die Schrauben mit 25 Nm festschrauben.
• Keilriemen einbauen und spannen, siehe Seite 42.
• Motor laufen lassen. Ein pfeifender Zahnriemen ist in der Regel zu stark gespannt.
