Reparaturanleitung - Fiat Cinquecento: Radbremszylinder aus- und einbauen
Reparaturanleitung - Fiat Cinquecento / Fahrzeugvermessung / Bremsanlag / Radbremszylinder aus- und einbauen
Ausbau
- Bremstrommel ausbauen.
- Bremsbacken oben so weit auseinanderziehen, daß der Radbremszylinder frei wird und die Nachstellautomatik die Backen in dieser Stellung arretiert.
- Überwurfmutter für Bremsleitung lösen, nicht abschrauben. Vorher Leitungsanschluß reinigen.

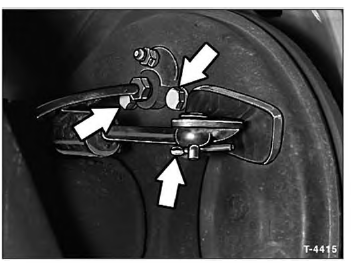

- 2 Befestigungsschrauben für Radbremszylinder hinten am Bremsträger herausdrehen -obere Pfeile-.
Einbau
- Lappen unter Bremsträgerblech legen.
- Mutter für Bremsleitung herausschrauben und sofort am neuen Radbremszylinder handfest anschrauben. Dadurch ist sichergestellt, daß nur wenig Bremsflüssigkeit ausläuft.
- Schrauben für Radbremszylinder einschrauben und mit 10 Nm festziehen.
- Überwurfmutter für Bremsleitung mit 15 Nm, also nicht zu fest, anziehen.
- Bremsbacken zurückstellen und Bremstrommel einbauen.
- Bremsanlage entlüften. Dabei genügt es in der Regel, nur den Radbremszylinder zu entlüften, dessen Leitung geöffnet wurde. Wenn der Bremsdruck nach dem Entlüften schwammig ist, gesamte Bremsanlage entlüften.
- Fußbremse mehrmals kräftig durchtreten. Damit ist die Hinterradbremse eingestellt.
- Anschließend einige Bremsungen auf Straße mit geringem Verkehr durchführen.
