Reparaturanleitung - Fiat Cinquecento: Scheibenwischermotor vorn aus-und einbauen

Ausbau

• Windschutzscheibe mit Wasser benetzen.
• Scheibenwischeranlage kurz laufen lassen und über den Scheibenwischerschalter abschalten. Dadurch läuft der Wischer in die Endstellung.
• Ruhestellung der Wischerblätter auf der Windschutzscheibe mit Abdeck-Klebeband markieren. Dazu einen Streifen Klebeband direkt neben das Wischerblatt auf die Windschutzscheibe kleben. Beim Einbau wird der Wischerarm wieder so auf die Verzahnung des Tandemlagers gesetzt, daß sich das Wischerblatt direkt neben dem Klebestreifen befindet.
• Batterie-Massekabel (-) von der Batterie abklemmen. Achtung: Dadurch werden die elektronischen Speicher gelöscht, wie zum Beispiel der Motorfehlerspeicher oder der Radiocode. Vor dem Abklemmen der Batterie sollten auch die Hinweise im Kapitel "Batterie aus- und einbauen" durchgelesen werden.

• Kunststoffkappen an den Wischerarmen nach oben klappen.

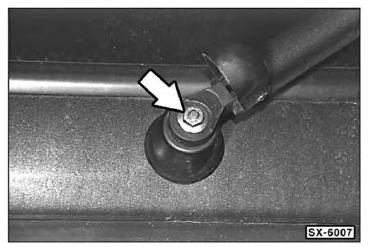

• Befestigungsmutter ca. 2 Umdrehungen lösen. Wischerarm durch seitliche Bewegungen vom Konus des Tandemlagers lösen. Gegebenenfalls Scheibenwischerarme hochklappen. Festsitzenden Wischerarm mit Schlagauszieher 1966-5 von HAZET lösen.
• Wischerarm wieder zurückklappen, Mutter abschrauben und Wischerarm abnehmen. Zweiten Wischerarm auf gleiche Weise ausbauen.

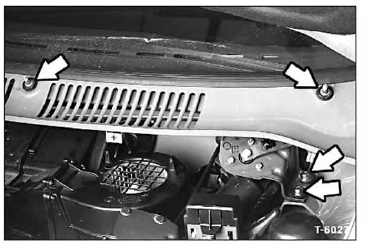

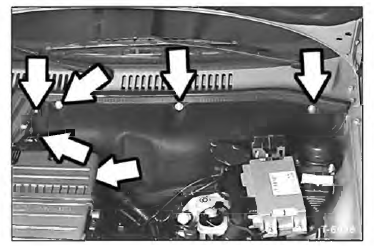

• Gummidichtung nach oben von der Spritzwand abziehen. Spritzwandabdeckung abschrauben -Pfeile-.

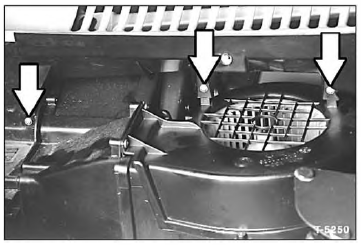

• Schrauben abschrauben und obere Heizungsabdeckung abnehmen.

• Befestigungsschrauben für Wischergestänge, an den Wischerlagern und am Motor, herausdrehen und Gestänge mit Motor herausheben.
• Mehrfachstecker vom Wischermotor abziehen.

• Stellung der Kurbel -4- zur Montageplatte markieren. Dazu mit Filzstift entlang der Kurbel einen Strich auf der Montageplatte anbringen.

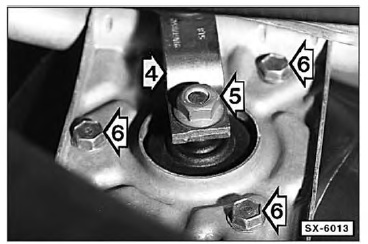

• Mutter -5- von der Antriebswelle abschrauben und Kurbel -4- vom Konus abziehen.
• 3 Befestigungsschrauben -6- für Wischermotor herausdrehen und Wischermotor von der Montageplatte abnehmen.

Einbau

Achtung: Vor dem Einbau prüfen, ob sich der Wischermotor in Endstellung befindet. Dazu kurzzeitig Mehrfachstecker aufschieben und Batterie-Massekabel anschließen. Motor kurz laufen lassen und anschließend mit Wischerschalter ausschalten, damit der Motor in Endstellung stehenbleibt.

• Wischermotor an der Montageplatte anschrauben.
• Kurbel entsprechend der beim Ausbau angebrachten Markierung ansetzen, gegenhalten und mit 25 Nm festschrauben.
• Mehrfachstecker anschließen.
• Motor mit Wischergestänge einsetzen und die 4 Schrauben mit 10 Nm festziehen.
• Obere Heizungsabdeckung und Spritzwandabdeckung einbauen. Gummidichtung oben auf die Spritzwand aufsetzen.
• Wischerarme einbauen. Dazu jeweiligen Wischerarm so auf den Konus des Tandemlagers aufsetzen, daß sich das Wischerblatt neben den Klebe-Markierungen auf der Windschutzscheibe befindet. Muttern leicht beiziehen, nicht festziehen.
• Batterie-Massekabel (-) anklemmen.
• Wischeranlage in der ersten Stufe laufen lassen und prüfen, ob die Wischerarme nicht am Scheibenrand anschlagen. Gegebenenfalls Wischerarme umsetzen.
• Muttern für Wischerarme mit 15 Nm festziehen. Kunststoffabdeckungen auf die Muttern aufdrücken.
• Zeituhr einstellen. Diebstahlcode für Radio eingeben.
