Reparaturanleitung - Fiat Cinquecento: Scheinwerfer/Nebelscheinwerfer einstellen

Für die Verkehrssicherheit ist die richtige Einstellung der Scheinwerfer von großer Bedeutung. Die exakte Einstellung der Scheinwerfer ist nur mit einem Spezialeinstellgerät möglich. Es wird deshalb nur gezeigt, wo der Scheinwerfer eingestellt werden kann und welche Bedingungen zum richtigen Einstellen der Scheinwerfer erfüllt sein müssen.

• Reifen müssen den vorgeschriebenen Reifenfülldruck haben.
• Das Fahrzeug muß vollgetankt sein. Falls der Tank nur halbvoll ist, muß ein Gewicht von ca. 30 kg in den Kofferraum gelegt werden.
• Das unbeladene Fahrzeug muß mit 75 kg (eine Person) auf dem Fahrersitz belastet sein.
• Leuchtweitenregulierung am Armaturenbrett auf "0" stellen.
• Fahrzeug auf ebene Fläche stellen.
• Vorderwagen mehrmals kräftig nach unten drücken, damit die Federung der Vorderradaufhängung sich setzt.
• Die Scheinwerfer dürfen nur bei Abblendlicht eingestellt werden. Das Neigungsmaß beträgt für Normalscheinwerfer 13 cm auf 10 m Entfernung (= 1,3%).

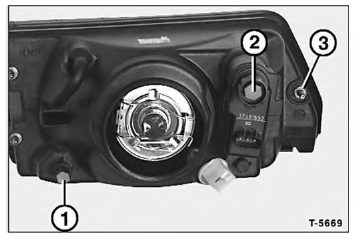

• Lage der Einstellschrauben: 1 = Schraube für Seitenverstellung

2 = Schraube für Höhenverstellung

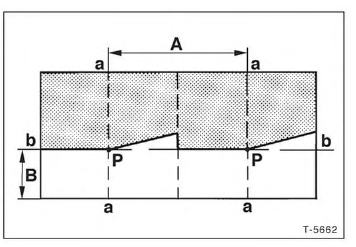

• Falls ein Scheinwerfer-Einstellgerät nicht zur Verfügung steht, Fahrzeug auf eine ebene Fläche mit einem Abstand von 10 m vor einer weißen Wand abstellen und Abblendlicht einschalten.
• Die Helldunkelgrenze -b-b- muß sich 13 cm unter dem Maß -B- (Abstand des Scheinwerfer-Mittelpunktes vom Boden) befinden. A = Abstand der beiden Scheinwerfer- Mittelpunkte.

Hinweis: Das Neigungsmaß beträgt für Nebelscheinwerfer 22 cm auf 10 m Entfernung (= 2,2%).
