Ausbau
- Türaußengriff ausbauen.

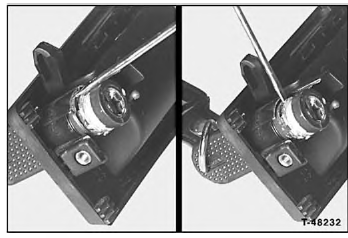

- Schlüssel in den Schließzylinder stecken und die Haltefeder abziehen, Abbildung links.
- Anreißnadel in die Aussparung einführen, Klemmfeder niederdrücken und Schließzylinder herausziehen, Abbildung rechts. Achtung: Der Schlüssel muß dabei eingesteckt bleiben, sonst fallen die Schließplättchen heraus.
Ausbau
- Schließzylinder in das Gehäuse einsetzen und mit Haltefeder sichern. Schlüssel abziehen.
- Funktion des Schließzylinders prüfen.
- Türaußengriff einbauen.
