Bedienungsanleitung - Fiat 500: Verteiler im motorraum
Die Batterie befindet sich auf der rechten Seite im Motorraum.
Um zu den Sicherungen zu gelangen, muss man wie folgt vorgehen:
- Die Schraube A Abb. 106 eindrücken.
- Gleichzeitig die Schraube langsam entgegen dem Uhrzeigersinn drehen, bis ein gewisser Widerstand wahrgenommen wird (nicht forcieren).
- Die Schraube wieder langsam lösen.
- Die erfolgte Öffnung wird durch das Hervortreten des gesamten Schraubenkopfes aus dem eigenen Sitz angezeigt.
- Den Deckel B wie in der Abbildung gezeigt in den seitlichen Führungen nach oben schieben und entfernen.
- Nach dem Austausch der Sicherung prüfen, dass der Deckel gut geschlossen wurde.
LPG-Versionen
Die Komponenten der LPG-Anlage werden von speziellen Sicherungen geschützt.
Für den eventuellen Austausch das Fiat-Kundendienstnetz aufsuchen.

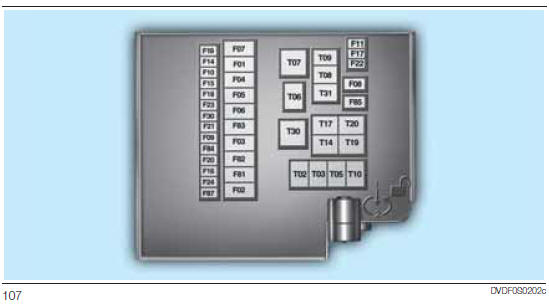

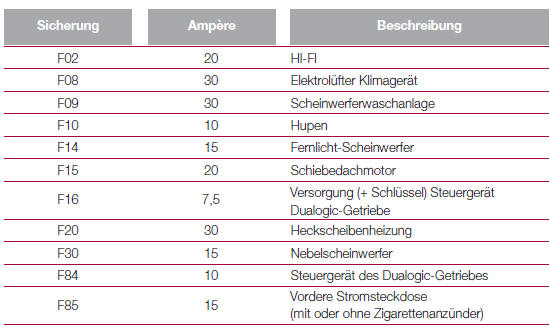

Die Nummerierung zur Kennzeichnung des elektrischen Bestandteils, der jeder Sicherung entspricht, ist auf der Rückseite des Deckels sichtbar (siehe Abb. 107).
