Bedienungsanleitung - Fiat 500: Sicherungen am armaturenbrett
Bedienungsanleitung - Fiat 500 / Im notfall / Austausch der sicherungen / Sicherungen am armaturenbrett
Zum Zugriff auf die Sicherungen muss die mit Druck angebrachte Abdeckung A-Abb. 103 entfernt werden.

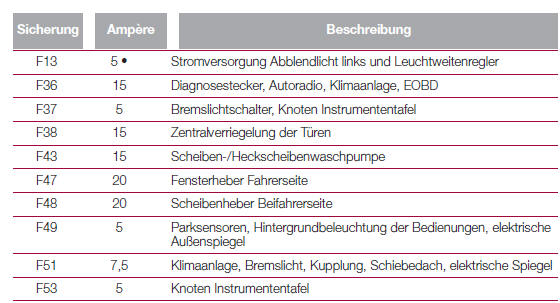

Im unteren Bereich, neben der Pedalerie, befindet sich der Verteiler Abb. 104.
Die 5A-Sicherung zum Abtauen der Außenspiegel befindet sich, wie in Abb. 105 gezeigt, im Bereich des Diagnoseanschlusses.
- Für Versionen/Märkte, wo vorgesehen
Verteiler im motorraum
Die Batterie befindet sich auf der
rechten Seite im Motorraum.
Um zu den Sicherungen zu gelangen,
muss man wie folgt vorgehen:
Die Schraube A Abb. 106
eindrücken.
Gleichzeiti ...
