Reparaturanleitung - Fiat Cinquecento: Die Kraftstoffversorgung
Reparaturanleitung - Fiat Cinquecento / Kraftstoffanlage / Die Kraftstoffversorgung

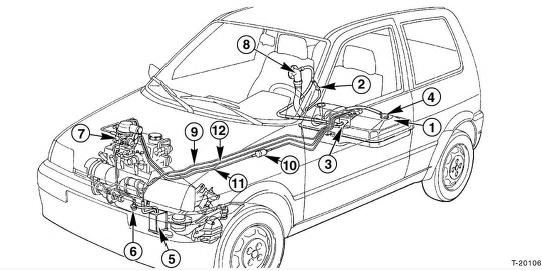

Die Abbildung zeigt die Kraftstoffversorgung des 0,9-l-OHV-Motors
- Kraftstofftank
- Sicherheits-Be- und Entlüftungsventil
- Kraftstoffpumpe
- Mehrfunktionsventil
- Aktivkohlebehälter
- Magnetventil Regelt die vom Aktivkohlebehälter zum Saugrohr strömenden Benzindämpfe.
- Einspritzeinheit
- Kraftstoffeinfüllstutzen
- Leitung für Kraftstoffdämpfe vom Tank zum Aktivkohlebehälter
- Kraftstoffilter
- Kraftstoffzulaufleitung
- Rücklaufleitung
Sauberkeitsregeln bei Arbeiten an der Kraftstoffversorgung
Bei Arbeiten an der Kraftstoffversorgung sind die folgenden
Regeln zur Sauberkeit sorgfältig zu beachten:
Verbindungsstellen und deren Umgebung vor dem Lösen gründlich reinigen.
...
Tankgeber/Kraftstoffpumpe aus-und einbauen
Der Tankgeber ist zusammen mit der Kraftstoffpumpe von oben in den
Kraftstoffbehälter eingebaut. Mit sinkendem Kraftstoffspiegel sinkt der
Schwimmer des Tankgebers ab. Durch einen Schleifkont ...
