Reparaturanleitung - Fiat Cinquecento: Die Schaltung

Beim Einlegen eines Ganges wird zwischen der Querbewegung (Wählbewegung) in der Leerlaufposition und der eigentlichen Schaltbewegung unterschieden. Beide Bewegungen werden über Seilzüge auf das Getriebe übertragen.

Eine Sperre verhindert das versehentliche Einlegen des Rückwärtsgangs. Um die Rückwärtsgangsperre zu überwinden, muß der Schalthebel nach unten gedrückt werden. Diese Bewegung wird über einen weiteren Kabelzug auf das Getriebe übertragen und löst dort die Sperre.

Ein Einstellen der Schaltung ist nicht möglich. Bei merklichem Spiel entsprechende Neuteile einbauen.

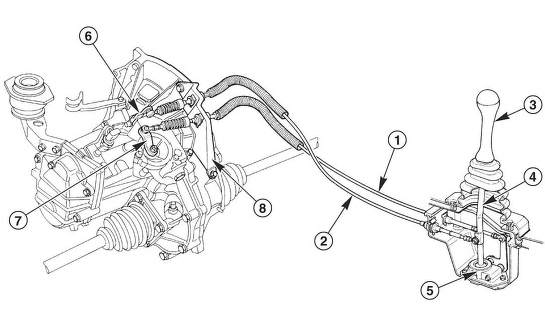

  1. Gangschaltzug
  2. Gangeinrückzug
  3. Schaltgriff
  4. Schalthebel
  5. Lager
  6. Getriebeeinrückhebel
  7. Getriebeschalthebel
  8. Widerlager

Schaltgetriebe aus- und einbauen
Ausbau Batterie-Massekabel (-) abklemmen. Achtung: Dadurch werden elektronische Speicher gelöscht, wie zum Beispiel der Radiocode. Hinweise im Kapitel "Batterie aus- und einbauen" beach ...
