Reparaturanleitung - Fiat Cinquecento: Glühlampen auswechseln

• Schalter der betreffenden Lampe ausschalten.

Scheinwerfer

Fern- und Abblendlicht sowie Standlicht sind im Hauptscheinwerfer integriert.

• Stecker -1- vom Lampensockel abziehen.
• Scheinwerfer-Abdeckkappe -2- abziehen.

• Haltefeder -1- zusammendrücken und aus dem Halter - 2- aushängen -B-.
• Glühlampe -3- für Fern-/Abblendlicht herausnehmen.
• Glühlampe für Fern-/Abblendlicht so einsetzen, daß die Nase am Lampensockel in die entsprechende Aussparung am Gehäuse paßt. Anschließend Federbügel nach innen klappen und einhaken.

• Die Stand- beziehungsweise Parkleuchte zum Wechseln am Lampensockel -1- um 90 (1/4 Umdrehung) nach links drehen und aus dem Reflektor herausziehen.

• Standlichtlampe aus der Fassung gerade herausziehen.
• Neue Standlichtlampe in die Fassung eindrücken.
• Fassung der Standlichtlampe in den Reflektor einsetzen und um 90 drehen.
• Scheinwerfer-Abdeckkappe ansetzen, Stecker aufschieben.

Blinkleuchte vorn

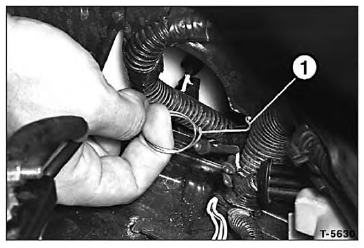

• Vom Motorraum aus Feder -1- aushängen, dabei Blinkleuchtenglas nach außen ziehen.

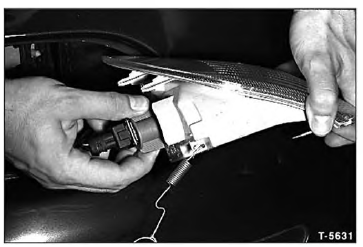

• Lampensockel um 90 (1/4 Umdrehung) drehen und aus dem Reflektor herausziehen.
• Glühlampe etwas in die Fassung eindrücken, nach links drehen und herausnehmen.
• Neue Glühlampe in die Fassung eindrücken, nach rechts drehen und einrasten.
• Fassung der Blinklichtlampe in den Reflektor einsetzen und um 90 nach rechts drehen.

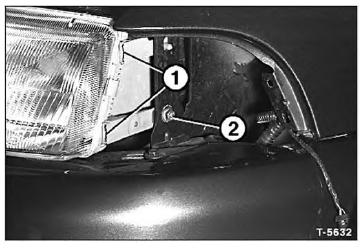

• Blinker-Lampenglas mit den seitlichen Nasen in die Führungen -1- am Scheinwerfer einsetzen und mit Feder befestigen.

Seitliche Blinkleuchte

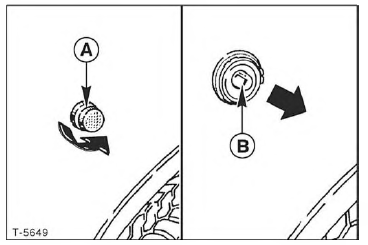

• Streuglas -A- nach links drehen und abnehmen.
• Glassockellampe -B- aus der Fassung ziehen und ersetzen.
• Streuglas ansetzen und durch Rechtsdrehen arretieren.

Heckleuchten

• Heckklappe öffnen.

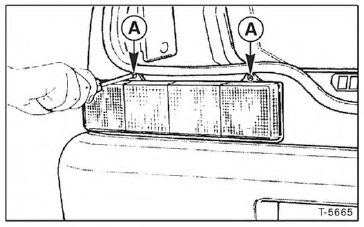

• Leuchteneinheit mit 3 Schrauben abschrauben.

• Leuchteneinheit um 180 herausklappen und Kabelstecker abziehen.

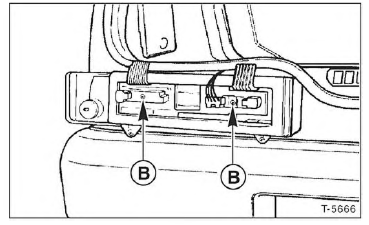

• Lampenhalter mit 2 Schrauben -B- abschrauben.

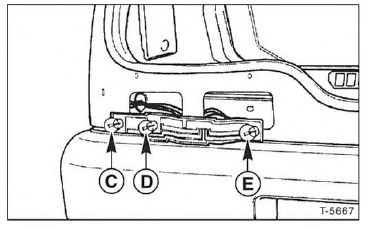

• Defekte Glühlampe leicht eindrücken, nach links drehen und herausnehmen. Anordnung der Glühlampen: C - Blinklicht, D - Bremslicht/Schlußlicht, E - Rückfahrleuchte (rechts) beziehungsweise Nebelschlußlicht (links).
• Glühlampe in Fassung eindrücken, nach rechts drehen und einrasten.
• Lampenhalter mit Gummidichtung an der Leuchteneinheit einsetzen und anschrauben.
• Kabelstecker einrasten.
• Leuchteneinheit an der Karosserie ansetzen und nicht zu fest anschrauben.

Kennzeichenleuchte

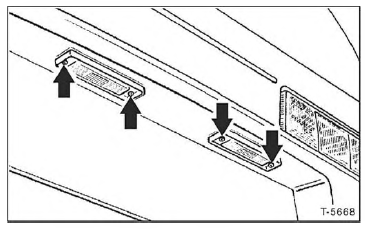

• Leuchte am Stoßfänger abschrauben.
• Soffittenlampe auswechseln. Gegebenenfalls Kontaktzungen für Soffittenlampe nachbiegen.
• Lampenglas ansetzen und anschrauben.

Innenleuchte

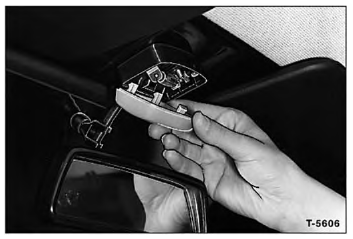

• Leuchtenglas von Hand vom Lampenträger abdrücken.
• Soffittenlampe für Innenbeleuchtung auswechseln. Gegebenenfalls Kontaktzungen für Soffittenlampe nachbiegen.
• Leuchtenscheibe ansetzen und einrasten.
