Reparaturanleitung - Fiat Cinquecento: Heckklappe einstellen
Die Heckklappe wird ohne Schloß an den Scharnieren eingestellt.
- Heckklappe schließen und umlaufenden Spalt zu den angrenzenden Bauteilen prüfen. Der Spalt muß parallel verlaufen.
Einstellen
- Zum Verschieben der Klappe werden die Scharnierschrauben am Dachholm, nicht an der Klappe gelöst. Dazu muß zuvor die hintere Dachverkleidung gelöst und heruntergezogen werden.

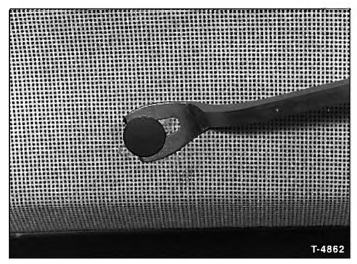

- Clips an der Hinterkante des Dachhimmels mit geeignetem Werkzeug heraushebeln. Dabei darauf achten, daß der Himmel nicht beschädigt wird.

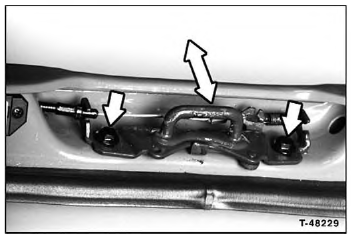

- An beiden Seiten die Scharnierschrauben lockern und Heckklappe zu den angrenzenden Bauteilen ausrichten.
- Scharnierschrauben mit 25 Nm festziehen.

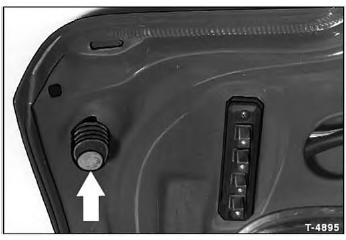

- Heckklappenoberfläche auf gleichmäßigen Abstand zu den angrenzenden Bauteilen einstellen. Dazu Gummianschläge links und rechts entsprechend heraus- oder hineindrehen.
- Heckklappenschloß anschrauben.

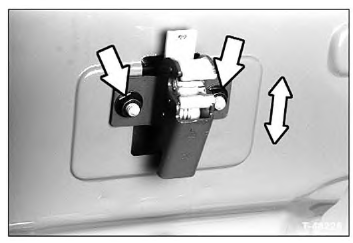

- Schrauben für Schließblech lockern, nicht ganz lösen.
- Heckklappe vorsichtig schließen und dadurch Schließblech in die richtige Position bringen.
- Heckklappe vorsichtig öffnen, damit sich das Schließblech nicht verstellen kann, und Schließblech festschrauben.
- Fahrzeughimmel mit Clips befestigen.
- Heckklappe schließen, dabei muß das Schloß ohne allzu großen Kraftaufwand einrasten und sicher schließen.
