Reparaturanleitung - Fiat Cinquecento: Heizgebläse/Wärmetauscher aus- und einbauen

Zum Wechsel des Gebläsemotors, der Vorwiderstände oder der Bowdenzüge ist zuvor das gesamte Heizaggregat wie folgt auszubauen.

Ausbau

• Batterie ausbauen, siehe Seite 167.

Achtung: Dadurch werden die elektronischen Speicher gelöscht, wie zum Beispiel der Motorfehlerspeicher oder der Radiocode. Vor dem Abklemmen der Batterie sollten auch die Hinweise im Kapitel "Batterie aus- und einbauen" durchgelesen werden.

• Rahmen der Instrumententafel ausbauen, siehe Seite 183.

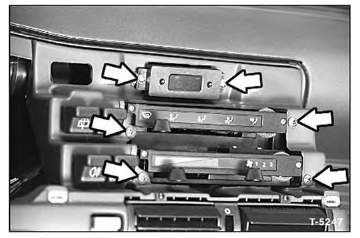

• Schrauben für Heizungsbedienung herausdrehen.

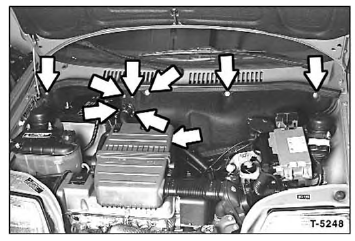

• Spritzwandabdeckung abschrauben -Pfeile-. Dabei auch Abdeckung der Kühlmittelzu- und Ablaufleitungen zum Wärmetauscher abschrauben.
• Gummidichtung nach oben von der Spritzwand abziehen.

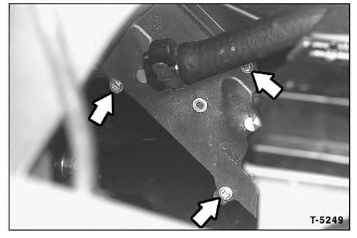

• Wärmetauscher mit 3 Schrauben lösen und seitlich aus dem Heizungsgehäuse herausziehen. Soll der Wärmetauscher ersetzt werden, Kühlmittel ablassen, Schlauchschellen am Wärmetauscher lösen und abziehen. Kühlmittel ablassen, siehe Seite 53.

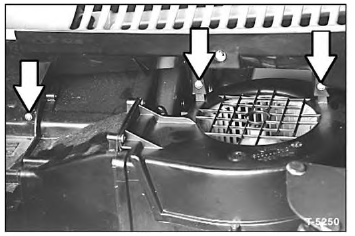

• Obere Heizungsabdeckung abschrauben.
• Scheibenwischergestänge ausbauen, siehe Seite 189.
• Unterhalb des Armaturenbretts, rechts neben dem Sicherungskasten, Stecker für Heizung trennen.

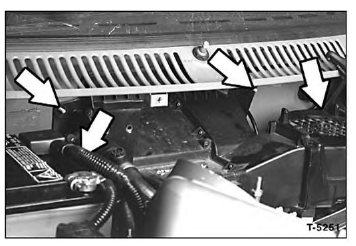

• 4 Schrauben lösen und komplettes Heizungsgehäuse herausziehen. In der Abbildung ist der Steckschlüssel an der Befestigungsschraube rechts unten angesetzt.
• Stecker am Heizungsmotor abziehen.

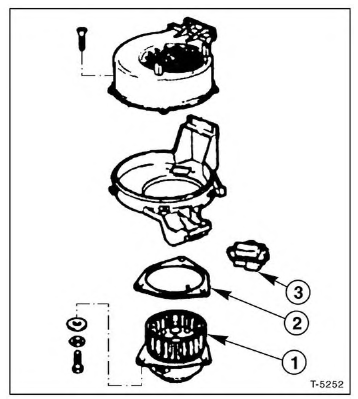

• 3 Schrauben lösen und Gebläsemotor -1- mit Dichtung - 2- nach unten aus dem Gehäuse herausziehen.
• Gegebenenfalls Vorwiderstände -3- komplett ersetzen. Die Widerstände können nicht einzeln erneuert werden.

Einbau

• Heizungskasten komplettieren, einsetzen und an der Stirnwand anschrauben. 2 Kabelstecker an Gebläsemotor und unterhalb der Armaturentafel zusammenfügen.
• Im Innenraum Heizungsbetätigung anschrauben.
• Wärmetauscher seitlich in das Heizungsgehäuse ein- schieben und anschrauben. Gegebenenfalls Zu- und Ablaufleitung am Wärmetauscher aufschieben und mit Schlauchschellen sichern. Kühlmittel auffüllen, siehe Seite 53.
• Obere Heizungsabdeckung anschrauben.
• Scheibenwischergestänge einbauen, siehe Seite 189.
• Spritzwandabdeckungen einbauen, siehe Abbildungen unter "Ausbau". Gummidichtung oben auf Spritzwand aufdrücken.
• Rahmen der Instrumententafel einbauen, siehe Seite 183.
• Batterie einbauen, siehe Seite 167.
