Reparaturanleitung - Fiat Cinquecento: Kotflügel aus-und einbauen

Ausbau

• Stellung der Vorderräder zur Radnabe mit Farbe kennzeichnen. Dadurch kann das ausgewuchtete Rad wieder in derselben Position montiert werden. Radschrauben bei auf dem Boden stehendem Fahrzeug lösen. Fahrzeug vorn aufbocken und Vorderräder abnehmen.
• Stoßfänger vorn ausbauen.
• Motorhaube am Kotflügel abschrauben.
• Innenkotflügel hinten von Karosserie abschrauben und herausnehmen.
• Seitliche Blinkleuchten ausbauen, dazu mit kleinem Schraubendreher links und rechts die Haltelaschen erdrücken und Blinkleuchte herausdrücken. Stecker abzie- hen. Achtung: Um Beschädigungen am Lack zu vermeiden, Lappen oder Papierpolster unterlegen.

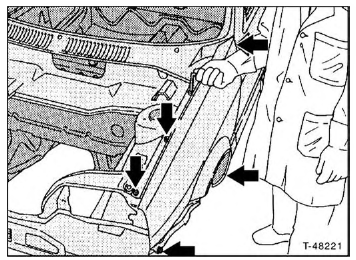

• Befestigungsschrauben für Kotflügel abschrauben. Vor Ausschrauben der Schraube -Pfeil oben rechts- muß die Tür geöffnet werden.

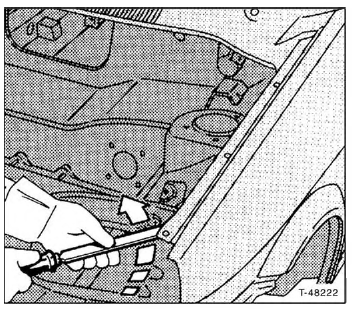

• Durch die Abdichtmasse sitzt der Kotflügel sehr fest. Kotflügelabdichtung mit einem scharfen Messer trennen. Zum Lösen des Kotflügels kann ein Fön verwendet werden, der mindestens eine Temperatur von 600 C erreicht. Fön mit Flachdüse ausrüsten, Dichtmasse ringsum nacheinander aufweichen und Kotflügel Stück für Stück vorsichtig abziehen.
• Dichtmasse von der Karosserie abschaben. Dabei darauf achten, daß der Lack nicht beschädigt wird.

Einbau

• Neuen Kotflügel vor dem Einbau an den später unzugänglichen Stellen lackieren.
• Anlageflächen des Kotflügels reinigen, gegebenenfalls ausrichten.
• Kotflügel kurz montieren, ausrichten und wieder abbauen.

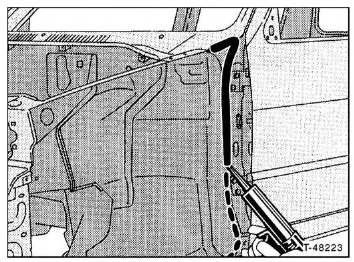

• Auf den Anlageflächen handelsübliches Kotflügelabdichtband auflegen oder bei Umgebungstemperatur aushärtende Dichtungsmasse, zum Beispiel Sikaflex 221 (Firma SIKA), auftragen.
• Kotflügel ansetzen, ausrichten und mit 10 Nm anschrauben.
• Überschüssige Dichtmasse mit Messer glätten beziehungsweise entfernen.
• Kotflügel lackieren. Auf der Innenseite des Kotflügels Unterbodenschutz auftragen.
• Seitliche Blinkleuchten am Kotflügel eindrücken und einrasten, vorher Stecker aufschieben.
• Stoßfänger einbauen.
• Innenkotflügel einbauen.
• Motorhaube einbauen.
• Vorderräder so ansetzen, daß die beim Ausbau angebrachten Markierungen übereinstimmen. Vorher Zentriersitz der Felge an der Radnabe mit Wälzlagerfett leicht einfetten. Räder anschrauben. Fahrzeug ablassen und Radschrauben über Kreuz mit 90 Nm festziehen.
