Reparaturanleitung - Fiat Cinquecento: Motorhaube aus- und einbauen/ersetzen und ausrichten

Ausbau

• Motorhaube öffnen und abstützen.
• Schläuche für Scheibenwaschdüsen abziehen, mit geeignetem Stopfen verschließen und von der Motorhaube ab- clipsen.

• Einbaulage der Scharniere mit Filzstift markieren. Dazu Scharniere mit Filzstift an der Motorhaube umkreisen.

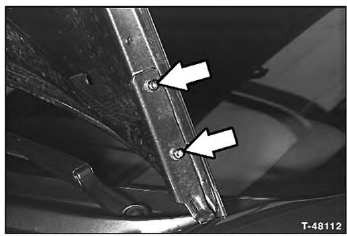

• Auf jeder Seite die 2 Befestigungsschrauben herausdrehen und Motorhaube mit Helfer abnehmen.

Einbau

• Motorhaube mit Helfer an die Scharniere ansetzen und lose anschrauben.
• Motorhaube entsprechend den Markierungen ausrichten und mit 10 Nm anschrauben.
• Schläuche für Scheibenwaschdüsen in die Clips einset- zen. Schläuche auf die Düsen aufschieben.
• Motorhaube schließen und prüfen, ob das Spaltmaß zu den umliegenden Karosserieteilen ringsum gleich groß ist, gegebenenfalls Motorhaube neu ausrichten.

Einbau einer neuen Haube/Motorhaube ausrichten

• Haube einsetzen und lose anschrauben.
• Befestigungsschrauben lockern und geschlossene Haube so ausrichten, daß der Abstand zwischen Motorhaube und Kotflügel links und rechts gleich groß ist und parallel verläuft.
• Motorhaube vorsichtig öffnen und Schrauben festziehen.

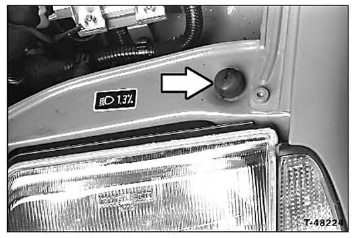

• 2 Gummipuffer für Motorhaube links und rechts ganz in das Abschlußblech einschrauben.

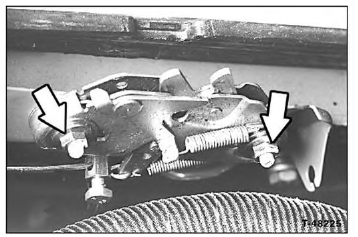

• 2 Schrauben -Pfeile- für Schloß lösen.
• Anschlagpuffer jetzt so weit herausdrehen, daß die Motorhaube beim Schließen leicht vorgespannt ist und parallel zu den Kotflügeloberkanten steht.
• Anschließend Schrauben für Schloß festziehen.
• Waschdüsen anschließen.
