Reparaturanleitung - Fiat Cinquecento: Kupplung einstellen
Reparaturanleitung - Fiat Cinquecento / Kupplung / Kupplung einstellen
An der Kupplung des FIAT CINQUECENTO ist kein spürbares Kupplungsspiel vorhanden. Mit fortschreitender Abnutzung der Kupplungsbeläge wandert das Kupplungspedal nach oben, in Richtung Fahrer.
Einstellen
- Kupplungspedal einige Male durchtreten, damit der Seilzug die richtige Stellung einnimmt.

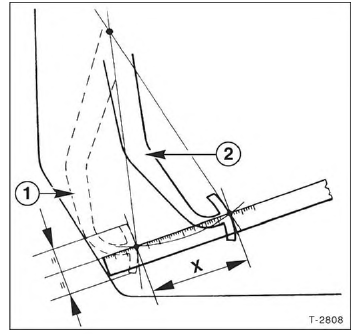

- Kupplungspedalweg messen. Dazu einen Maßstab ansetzen und den Abstand zwischen betätigtem und losgelassenem Pedal messen. Sollwert -X-: 127 +-5 mm.
Achtung: Es darf kein zusätzlicher Bodenteppich unter dem Pedal liegen, sonst ist der Pedalweg zu klein.

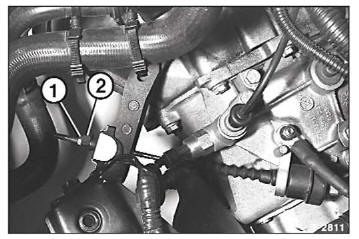

- Zum Einstellen Kontermutter -1- am Gewindestück vom Kupplungsseilzug lösen. Einstellmutter -2- am Kupplungszug im Motorraum verdrehen, bis der Sollwert erreicht wird.
- Nach der Einstellung die Einstellschraube mit Kontermutter kontern.
Kupplungsseilzug ersetzen
Ausbau
Mit Lineal am Ausrückhebel Länge des überstehenden Gewindes bis zur
Kontermutter messen. Dadurch kann das neue Kupplungsseil auf die gemessene
Länge voreingestellt ...
Ausrücklager aus- und einbauen
Hörbare Laufgeräusche bei niedergetretenem Kupplungspedal deuten auf ein
defektes Ausrücklager hin.
Ausbau
Getriebe ausbauen, siehe Seite 91.
Ausrücklager -1- aus ...
