Reparaturanleitung - Fiat Cinquecento: Luftfilter aus- und einbauen

Motor möglichst nicht ohne Luftfilter laufen lassen, da bereits geringe Verschmutzungen zu Störungen führen können.

0,9-l-OHV-Motor

Ausbau

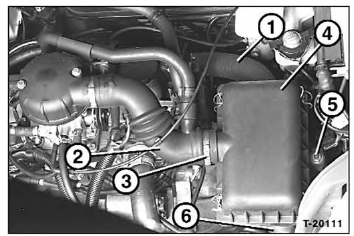

• Warmluftschlauch -1- am Luftfilter abziehen.
• Luftschlauch -2- am Luftfilter abziehen, dazu Schelle - 3-öffnen..
• Luftfilter -4- abschrauben -5-,
• Luftansaugstutzen -6- am vorderen Abschlußblech herausziehen.
• Luftfilter herausnehmen.

Einbau

• Luftfilter einsetzen.
• Luftansaugstutzen am vorderen Abschlußblech einstecken.
• Luftfilter anschrauben.
• Warmluftschlauch am Luftfilter aufschieben.

1,1-l-FIRE-Motor

Ausbau

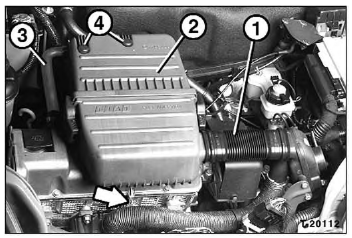

• Luftschlauch -1- am Luftfilter -2- abziehen.
• Kurbelgehäuse-Entlüftungsschlauch -3- am Luftfilter abziehen. Ist eine Klemmschelle eingebaut, diese mit Seitenschneider durchkneifen und beim Einbau durch eine Schraubschelle ersetzen.
• Abdeckkappen -4- mit kleinem Schraubendreher abhebeln und darunterliegende Muttern abschrauben.

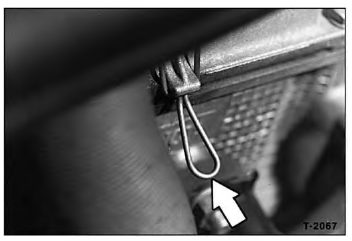

• Schnappverschluß vorn am Luftfilter nach oben ziehen.
• Luftfilter hochziehen und an der Unterseite 2 Unterdruckschläuche abziehen. Vorher Einbaulage der Anschlüsse mit Tesaband markieren.

Einbau

• Gummidichtung zwischen Einspritzeinheit und Luftfilter überprüfen, bei Rissen und Verhärtungen ersetzen.
• Unterdruckschläuche entsprechend der angebrachten Markierungen aufstecken.
• Luftfilter aufsetzen und mit Muttern anschrauben. Abdeckkappen aufdrücken.
• Schnappverschluß einrasten.
• Luftschlauch aufschieben.
• Kurbelgehäuseentlüftungsschlauch aufschieben und mit Schraubschelle sichern.
