Reparaturanleitung - Fiat Cinquecento: Stoßdämpfer hinten aus-und einbauen
Reparaturanleitung - Fiat Cinquecento / Hinterachse / Stoßdämpfer hinten aus-und einbauen
Ausbau
- Stellung der Hinterräder zur Radnabe mit Farbe kennzeichnen. Dadurch kann das ausgewuchtete Rad wieder in derselben Position montiert werden. Radschrauben bei auf dem Boden stehendem Fahrzeug lösen. Fahrzeug hinten aufbocken und Hinterräder abnehmen.
- Längslenker unterhalb der Schraubenfeder mit Werkstattwagenheber abstützen (etwas anheben), sonst schnappt nach dem Lösen des Stoßdämpfers der Längslenker nach unten, Unfallgefahr!

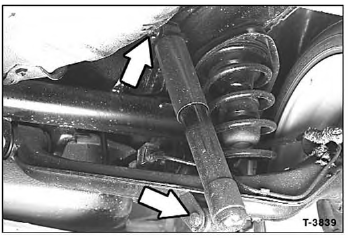

- Stoßdämpfer abschrauben und herausnehmen.
Einbau
- Stoßdämpfer oben anschrauben.
- Längslenker anheben, bis das Auge des Stoßdämpfers mit der Befestigungsbohrung übereinstimmt. Stoßdämpfer oben und unten mit 50 Nm anschrauben.
- Wagenheber entfernen.
- Hinterräder so ansetzen, daß die beim Ausbau angebrachten Markierungen übereinstimmen. Vorher Zentriersitz der Felge an der Radnabe mit Wälzlagerfett leicht einfetten. Räder anschrauben. Fahrzeug ablassen und Radschrauben über Kreuz mit 90 Nm festziehen. 1
