Reparaturanleitung - Fiat Cinquecento: Hinterachse

Reparaturanleitung - Fiat Cinquecento / Hinterachse

Die hinteren Radführungselemente sind am Hinterachsträger befestigt, der mit der Karosserie verschraubt ist. Zwei untenliegende Längslenker übernehmen zusammen mit den Stoßdämpfern die Radführung. Zur Abfederung der Hinterräder dienen 2 Schraubenfedern mit separat angeordneten Stoßdämpfern.

Achtung: Schweiß- und Richtarbeiten am Achskörper und an den Achszapfen sind nicht zulässig.

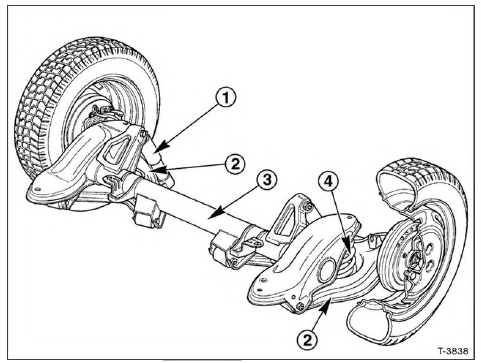

  1. Stoßdämpfer
  2. Längslenker
  3. Achsträger
  4. Schraubenfeder
Das Radlager
Defekte Radlager machen sich folgendermaßen bemerkbar: Geräusche in engen Kurven; Schwergängigkeit des Rades bei gelöster Bremse. Die Radlager sitzen so fest im Achsschenkel, ...

Stoßdämpfer hinten aus-und einbauen
Ausbau Stellung der Hinterräder zur Radnabe mit Farbe kennzeichnen. Dadurch kann das ausgewuchtete Rad wieder in derselben Position montiert werden. Radschrauben bei auf dem Boden stehe ...
