Reparaturanleitung - Fiat Cinquecento: Ventilsitz im Zylinderkopf/Ventil nacharbeiten

Reparaturanleitung - Fiat Cinquecento / Motor / Ventilsitz im Zylinderkopf/Ventil nacharbeiten

Alle Motoren

Das Nachschleifen der Ventilsitze im Zylinderkopf muß immer durchgeführt werden, wenn die Ventile oder Ventilführungen nachgeschliffen wurden oder die Ventile ersetzt worden sind. Ventilsitze immer nur so weit nacharbeiten, daß ein einwandfreies Tragbild erreicht wird. Ventilsitzringe können mit den üblichen Werkstattmitteln erneuert werden. Für das Nacharbeiten der Ventilführung werden Reibahlen benötigt, der Ventilsitz wird mit Schleifköpfen bearbeitet. Da der Umgang mit diesen Werkzeugen eine spezielle Erfahrung erfordert, sollte man die Arbeiten von einer Werkstatt durchführen lassen. Die Maße für Ein- und Auslaßventile sind gleichgroß.

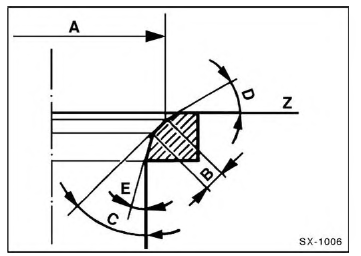

Ventilsitzmaße für alle Motoren

Z = Zylinderkopfunterkante

Z = Zylinderkopfunterkante

Maße: A entspricht Ventilaußendurchmesser

B = Ventilsitzbreite, muß gleichbreit sein wie Dichtkegel am Ventil, ca. 2 mm

C = 45 30'

D = 20

E = 15

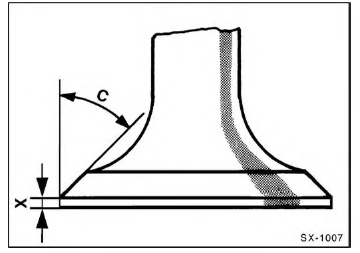

Ventilmaße

C = 45 30'

C = 45 30'

X = mindestens 1 mm, sonst Ventil ersetzen.
