Reparaturanleitung - Fiat Cinquecento: Vorderwagenunruhe beseitigen

Das Lenkradflattern bei bestimmten Geschwindigkeiten ist in der Regel auf eine Unwucht der Räder zurückzuführen.

Prüfen

• Reifenfülldruck prüfen, gegebenenfalls korrigieren.
• Probefahrt durchführen. Störung möglichst genau eingrenzen, Geschwindigkeitsbereich, Fahrbahnbeschaffenheit, Kurven- oder Geradeausfahrt.
• Fahrzeug aufbocken.
• Mittenzentrierung der Felgen prüfen. Dabei müssen die Radnabe oder Bremstrommel über den Kragen der Scheibenräder hinausragen oder zumindest bündig damit abschließen. Andernfalls Felge austauschen.
• Radaufhängung prüfen. Dazu Gummi-Metallager, Gelenke, Stoßdämpfer und Felgen auf einwandfreien Zustand prüfen.
• Räder ausbauen und reinigen. Dabei beispielsweise auch Steine aus dem Profil entfernen.
• Reifen auf Bremsplatten untersuchen. Das sind Stellen geringerer Profiltiefe, die bei Vollbremsungen mit blockierenden Rädern entstehen können.
• Profiltiefe der einzelnen Reifen prüfen und miteinander vergleichen. Bei abnormalem Reifenverschleiß vorn und/oder hinten muß das Fahrzeug vorn und hinten vermessen und gegebenenfalls eingestellt werden. Dabei ist die Einstellung der Vorspur an die obere Toleranzgrenze zu legen. Achtung: Für die Vermessung ist eine entsprechende Meßanlage erforderlich, die in der Regel nur in einer Fachwerkstatt vorhanden ist.
• Probefahrt durchführen und prüfen, ob die Störungen noch vorhanden sind.

Höhen- und Seitenschlag der Räder prüfen

• Bei aufgebocktem Fahrzeug geeignete Meßuhr an der Lauffläche und danach an der Reifenflanke ansetzen. Rad von Hand langsam drehen, Zeigerausschlag der Meßuhr ablesen und Stelle des maximalen Höhenschlags am Reifen mit Kreide kennzeichnen.

Sollwerte: Maximaler Höhenschlag = 0,8 mm; maximaler Seitenschlag = 1,2 mm.

• Falls diese Werte nicht eingehalten werden, Räder auf stationärer Auswuchtmaschine auswuchten. Dabei müssen die Räder in gleicher Weise wie am Fahrzeug mittenzentriert werden. Konische Spannvorrichtungen, die das Rad in der Mittenbohrung zentrieren, sind nicht zulässig. Die zulässige Restunwucht in beiden Wuchtebenen beträgt 5 Gramm.

Höhenschlag beseitigen (matchen):

• Luft aus dem Reifen lassen und Reifenwülste in das Felgenbett drücken.
• Reifen auf der Felge um 120 verdrehen.
• Reifen aufpumpen und Höhenschlag erneut prüfen.
• Falls der Maximalwert überschritten wird, Reifen auf der Felge um weitere 120 verdrehen und Höhenschlag prüfen.
• Falls der Maximalwert eingehalten wird, Räder auswuchten.

Höhen- und Seitenschlag der Felge prüfen

• Felge ohne Reifen mittenzentriert auf die Auswuchtmaschine oder am Fahrzeug montieren. Meßuhr anbringen.

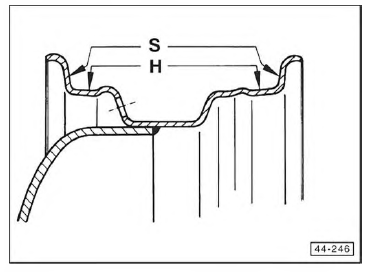

• Höhenschlag -H- und Seitenschlag -S- der Felge prüfen. Der Höhenschlag (Rundlaufabweichung) wird an der Felgenschulter, der Seitenschlag an der seitlichen Fläche des Felgenhornes gemessen. Dabei sind punktuelle Ausschläge der Meßuhr, die durch Materialerhöhungen oder -Vertiefungen entstehen, nicht zu berücksichtigen.

Sollwerte: Maximaler Höhenschlag = 0,5 mm; maximaler Seitenschlag = 0,8 mm (Leichtmetallfelge: Höhen- und Seitenschlag jeweils max. 0,3 mm).

• Falls die Sollwerte überschritten werden, Felge ersetzen.

Montage der Räder am Fahrzeug

• Bei aufgebocktem Fahrzeug Räder so ansetzen, daß sich die Stelle des maximalen Höhenschlages oben befindet. Radschrauben in diesem Zustand über Kreuz mit einem Drehmomentschlüssel und 90 Nm festziehen.

Achtung: Wenn die Verschleißunterschiede der einzelnen Reifen klein sind, Räder mit dem geringsten Höhenschlag und den kleinsten Auswuchtgewichten an der Vorderachse montieren.

• Probefahrt durchführen. Falls immer noch Vorderwagenunruhe oder Lenkradschütteln festgestellt wird, kann es sich um Restunwuchten handeln, die durch Nachwuchten am Fahrzeug beseitigt werden.

Räder am Fahrzeug nach- oder auswuchten

• Beim Auswuchten der Antriebsräder unbedingt beide Reifen einer Achse auf Rollen (Geberböcke) setzen.
• Der Antrieb der Räder muß durch den Fahrzeugmotor erfolgen, damit die Räder synchron laufen.
• Probefahrt durchführen.

Falls immer noch Störungen auftreten, so sind die Radialoder Taumelbewegungen eines oder mehrerer Reifen zu hoch. Mit Werkstattmitteln kann das nicht gemessen werden. In diesem Fall bleibt nur der Austausch der vorderen und/oder hinteren Reifen. Dabei sollten die Reifen grundsätzlich paarweise ersetzt werden.
