Reparaturanleitung - Fiat Cinquecento: Das Radlager
Reparaturanleitung - Fiat Cinquecento / Vorderachse / Das Radlager
Defekte Radlager machen sich folgendermaßen bemerkbar: Geräusche in engen Kurven; Schwergängigkeit des Rades bei gelöster Bremse. Die Radlager sitzen so fest im Achsschenkel, daß sie nur mit geeigneten Einziehwerkzeugen fachgerecht montiert werden können. Diese Arbeiten sollten der FIAT-Werkstatt überlassen werden. Zum Ersetzen des Radlagers müssen zuvor der komplette Achsschenkel und die Radnabe ausgebaut werden.

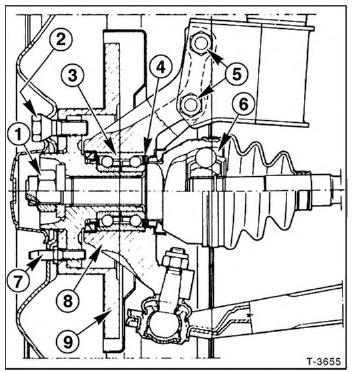

- Achsmutter
- Radschraube
- Radlager
- Sprengring
- Befestigungsschrauben Federbein an Achsschenkel
- Äußeres Gleichlaufgelenk
- Befestigungsschraube Bremsscheibe
- Achsschenkel
- Bremsscheibe
Gelenkwelle zerlegen
Äußeres Gleichlaufgelenk
Kugelgelenk, nicht zerlegen.
Sicherungsring
Immer erneuern.
Äußere Gelenkschutzhülle
Schlauchbinder
Welle
Tilgergewicht
Nur r ...
Hinterachse
Die hinteren Radführungselemente sind am Hinterachsträger befestigt, der mit
der Karosserie verschraubt ist. Zwei untenliegende Längslenker übernehmen
zusammen mit den Sto&szli ...
