Reparaturanleitung - Fiat Cinquecento: Federbein aus- und einbauen

Ausbau

• Abdeckkappe für Federbein im Motorraum abnehmen.

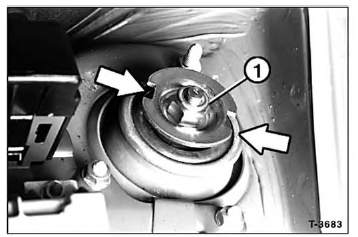

• Falls das Federbein nach dem Ausbau zerlegt wird, obere Befestigungsmutter -1- für Kolbenstange mit einer Stecknuß lösen, nicht abschrauben. Dabei Stützlager mit Rohrzange an den Aussparungen -Pfeile- gegenhalten (Zwischenlage aus Pappe verwenden), damit sich die Kolbenstange nicht mitdrehen kann. Achtung: Dabei muß das Fahrzeug auf dem Boden stehen.
• Stellung des Vorderrades zur Radnabe mit Farbe kennzeichnen. Dadurch kann das ausgewuchtete Rad wieder in derselben Position montiert werden. Radschrauben bei auf dem Boden stehendem Fahrzeug lösen. Fahrzeug vorn aufbocken und Vorderrad abnehmen.
• Querlenker unten mit Wagenheber abstützen oder gegen Herunterfallen sichern. -

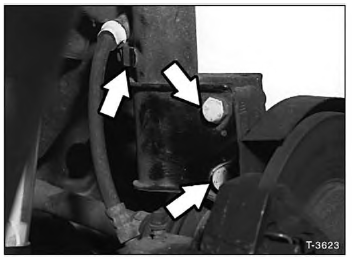

• Bremsschlauch am Federbein ausclipsen, -Pfeil links-.
• 2 Schrauben für Achsschenkel am Stoßdämpfer abschrauben, -Pfeile rechts-

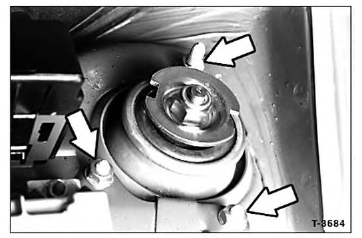

• Befestigungsschrauben für Federbein herausdrehen. Achtung: Am linken Federbein vorher Zünd-Steuergerät mit Halter abschrauben.
• Federbein nach unten herausnehmen.

Einbau

• Federbein von unten einsetzen und oben an der Karosserie mit 25 Nm anschrauben.
• Untere Befestigungsschrauben für Federbein am Achsschenkel einsetzen, mit neuen selbstsichernden Muttern auf 110 Nm festziehen.
• Bremsschlauch am Halter des Federbeines einsetzen.
• Vorderrad so ansetzen, daß die beim Ausbau angebrachten Markierungen übereinstimmen. Vorher Zentriersitz der Felge an der Radnabe mit Wälzlagerfett leicht einfetten. Rad anschrauben. Fahrzeug ablassen und Radschrauben über Kreuz mit 90 Nm festziehen.
• Freigängigkeit vom Bremsschlauch prüfen. Dazu durch Hilfsperson die Vorderräder bis zum Anschlag nach links und rechts einschlagen lassen.
• Obere Federbeinmuttern bei auf den Rädern stehendem Fahrzeug nochmals auf 25 Nm nachziehen. Befestigungsmutter für Kolbenstange, falls gelöst, mit 90 Nm festziehen. Dabei Stützlager mit Rohrzange (Zwischenlage aus Pappe verwenden) an den Aussparungen gegenhalten.
• Abdeckkappe für Federbein im Motorraum aufsetzen.
