Reparaturanleitung - Fiat Cinquecento / Abgasanlage / Hauptschalldämpfer auswechseln

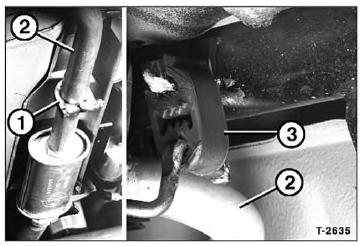

- Halteschelle -1- abschrauben und hinteres Abgasrohr - 2- aus der Gummihalterung -3- aushängen.
- Hinteres Abgasrohr an der Verbindungsstelle mit einem Schweißgerät, falls vorhanden, erwärmen. Dabei Tank mit einer Asbestplatte abschirmen. Hauptschalldämpfer mit drehenden Bewegungen abziehen.
- Steht kein Schweißgerät zur Verfügung, Abgasrohr mit einer Eisensäge oder Trennschleifer durchtrennen. Das auf dem Zwischenrohr verbleibende Stück der Länge nach aufsägen und mit einem Meißel abschlagen.
- Neuen Hauptschalldämpfer einsetzen und in die Gummihalterung einhängen. Teile gegeneinander verschieben und dadurch dem Unterboden anpassen. Darauf achten, daß die Gummihalterungen gleichmäßig belastet und nicht verformt werden. Achtung: Der Abstand der Abgasanlage muß zu allen Fahrzeugteilen mindestens 25 mm betragen.
- Klemmschraube für Schelle des hinteren Abgasrohrs mit 25 Nm anschrauben.
