Reparaturanleitung - Fiat Cinquecento: Kohlebürsten/Spannungsregler für Generator ersetzen

Der Spannungsregler ist im Kohlebürstenhalter integriert. Die Kohlebürsten können einzeln ersetzt werden, dazu ist allerdings einiges Geschick notwendig. Die Kohlebürsten des Generators verschleißen recht langsam; im Schnitt sind sie nach etwa 120.000 km abgenutzt. Es empfiehlt sich, die Kohlebürsten vorsorglich etwas früher auszuwechseln.

Ausbau

• Der Ausbau ist bei eingebautem Generator möglich.
• Batterie-Massekabel (-) von der Batterie abklemmen. Achtung: Dadurch werden die elektronischen Speicher gelöscht, wie zum Beispiel der Motorfehlerspeicher oder der Radiocode. Vor dem Abklemmen der Batterie sollten auch die Hinweise im Kapitel "Batterie aus- und einbauen" durchgelesen werden.

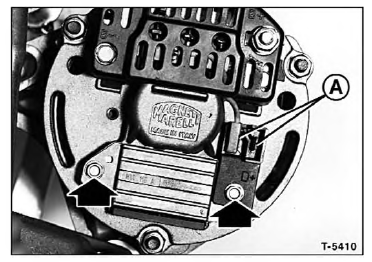

• 2 Befestigungsschrauben -Pfeile- abschrauben, Spannungsregler an der Rückseite des Generators herausziehen.
• Stecker an den Steckkontakten -A- am Spannungsregler abziehen. Achtung: Stecker beim Einbau nicht vertauschen.
• Kohlebürsten ersetzen, wenn die Länge 5 mm oder weniger beträgt. Dazu Anschlußlitze auslöten.
• Schleifringe am Generatoranker auf Verschleiß prüfen, gegebenenfalls feinstüberdrehen und polieren lassen.

Einbau

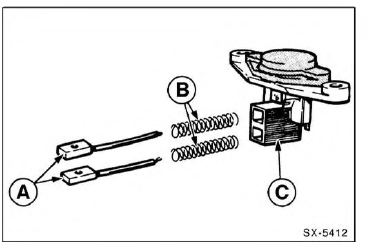

• Kohlebürsten -A- und Federn -B- in den Bürstenhalter - C- einsetzen und Anschlüsse verlöten.
• Damit beim Anlöten der neuen Bürsten kein Lötzinn in der Litze hochsteigen kann, Anschlußlitze der Bürsten mit einer Flachzange fassen. Achtung: Durch hochsteigendes Lötzinn würde die Litze steif und die Kohlebürste unbrauchbar werden.
• Nach dem Einbau neue Kohlebürsten auf leichten Lauf in den Bürstenhaltern prüfen.
• Spannungsregler vorsichtig einsetzen, in endgültige Einbaulage drücken und festschrauben.
• Anschlußstecker wie ausgebaut auf den Spannungsregler aufstecken.
• Batterie-Massekabel (-) anklemmen. Vorhandene Zeituhr einstellen und Diebstahlcode für Radio eingeben.
