Reparaturanleitung - Fiat Cinquecento: Nockenwelle/Ventiltrieb

Reparaturanleitung - Fiat Cinquecento / Motor / Nockenwelle/Ventiltrieb

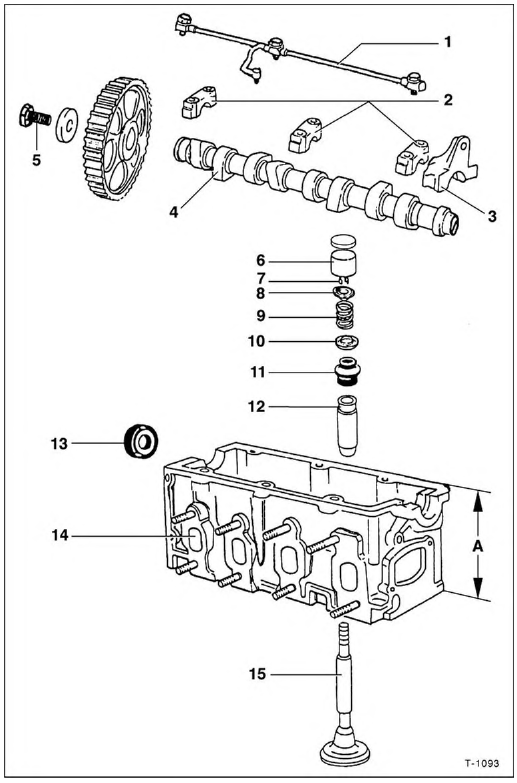

1,1-l-FIRE-Motor

  1. Ölleitung
  2. Lagerdeckel 1 bis 3, 20 Nm
  3. Lagerdeckel 4,10 Nm
  4. Nockenwelle Radialspiel mit Plastikgage prüfen (Werkstattarbeit). Verschleißgrenze 0,07 mm. Max. Schlag 0,02 mm.
  5. Befestigungsschraube, 70 Nm
  6. Tassenstößel mit Einstellscheibe
  7. Ventilkeile
  8. Federteller oben
  9. Ventilfeder
  10. Federteller unten
  11. Ventilschaftabdichtung
  12. Ventilführung
  13. Dichtring
  14. Zylinderkopf
  15. Ventil

Wird ein neues oder nachgeschliffenes Ventil eingebaut, ist auch der Ventilsitz im Zylinderkopf nachzuschleifen (Werkstattarbeit).

  1. Zylinderkopfhöhe

Mindesthöhe nach dem Nacharbeiten: A = 126,35 mm.
