Reparaturanleitung - Fiat Cinquecento: Spurstange aus- und einbauen
Ausbau
- Spurstangenkopf ausbauen.
- Manschette für die Spurstange ausbauen. Dazu Schlauchschelle am
Faltenbalg des Lenkgetriebes öffnen, Manschette abziehen.
- Lenkrad einschlagen, damit die Spurstange möglichst weit aus dem
Lenkgetriebe heraussteht.

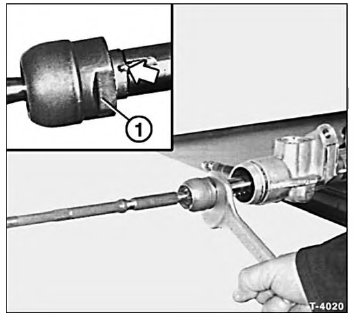

- Kugelbolzen von der Zahnstange abschrauben, dazu Gabelschlüssel an der
abgeflachten Stelle -1- ansetzen.
Einbau
- Kugelkopf vor dem Einbau prüfen, gegebenenfalls ersetzen. Der
Kugelbolzen darf nicht zu schwergängig sein, er muß sich frei in jeder
Richtung bewegen lassen, darf sich aber nicht durch sein Eigengewicht
verstellen.
- Kugelbolzen mit 35 Nm auf die Zahnstange aufschrauben. Anschließend Bund
des Kugelbolzens mit der Nut der Zahnstange verstemmen -Pfeil-.
- Manschette einbauen.
- Spurstangenkopf einbauen.
- Spur einstellen lassen.
Achtung: Auf Rechts- beziehungsweise Links-Innengewinde
der Spurstangenköpfe achten.
