Reparaturanleitung - Fiat Cinquecento: Lenkung

Die Lenkung besteht im wesentlichen aus dem Lenkrad, der Lenksäule, dem Zahnstangen-Lenkgetriebe und den Spurstangen.

Das Lenkrad ist auf der Lenksäule aufgeschraubt, die die Lenkbewegungen auf das Lenkgetriebe überträgt. Im Lenkgetriebe wird eine Zahnstange entsprechend dem Lenkradeinschlag nach links oder rechts bewegt. Spurstangen, die an den Enden der Zahnstange befestigt sind, übertragen die Lenkkräfte über den Lenkhebel am Achsschenkel auf die Räder.

Die Zahnstangenlenkung ist leichtgängig und spielfrei von Anschlag zu Anschlag. Sie ist wartungsfrei, allerdings müssen die Abdicht-Manschetten auf einwandfreien Zustand geprüft werden.

Achtung: Selbstsichernde Muttern immer ersetzen. Schweiß- und Richtarbeiten an Lenkungsteilen sind nicht zulässig. Fehlt die nötige Erfahrung sowie bei größeren Reparaturen sollten Arbeiten an der Lenkung einer Fachwerkstatt Vorbehalten bleiben.

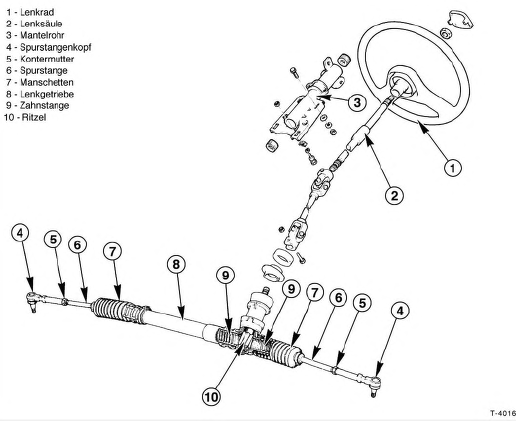

  1. Lenkrad
  2. Lenksäule
  3. Mantelrohr
  4. Spurstangenkopf
  5. Kontermutter
  6. Spurstange
  7. Manschetten
  8. Lenkgetriebe
  9. Zahnstange
  10. Ritzel

Je nach Modell ist ein Fahrer-Airbag serienmäßig eingebaut oder als Zusatzausstattung erhältlich. Der zusammengefaltete Luftsack befindet sich im Lenkrad. Im Fall einer Frontalkollision wird über ein Steuergerät eine kleine Sprengladung in der Airbag-Einheit gezündet, die Abgase der Explosion blasen den Luftsack innerhalb weniger Millisekunden auf. Diese Zeit reicht aus, den Aufprall des nach vorn schnellenden Fahrers zu dämpfen. Der Airbag fällt dann innerhalb weniger Sekunden in sich zusammen, da die Gase durch Austrittsöffnungen entweichen. Arbeiten am Airbag-System sollten aus Sicherheitsgründen von einer FIAT-Werkstatt durchgeführt werden.


Radnabe/Radlager aus-und einbauen
Ein defektes Radlager macht sich durch Laufgeräusche und übermäßiges Spiel bemerkbar. Das Radlager ist nicht einstellbar und kann nicht einzeln ausgetauscht werden. Bei defekt ...

Lenkrad aus-und einbauen
Achtung: Die Hinweise gelten nur für Lenkräder ohne Airbag. Lenkräder mit Airbag sollten aus Sicherheitsgründen nur von der Fachwerkstatt ausgebaut werden. Hinweis: Ein versch ...
