Reparaturanleitung - Fiat Cinquecento: Spurstangenkopf aus-und einbauen

Achtung: Auf Rechts- beziehungsweise Links-Innengewinde der Spurstangenköpfe achten.

Ausbau

• Stellung der Vorderräder zur Radnabe mit Farbe kennzeichnen. Dadurch kann das ausgewuchtete Rad wieder in derselben Position montiert werden. Radschrauben bei auf dem Boden stehendem Fahrzeug lösen. Fahrzeug vorn aufbocken und Vorderräder abnehmen.
• Selbstsichernde Mutter vom Spurstangengelenk abschrauben.

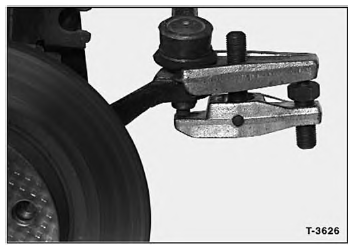

• Spurstangengelenk mit handelsüblichem Ausdrücker am Lenkhebel abdrücken.

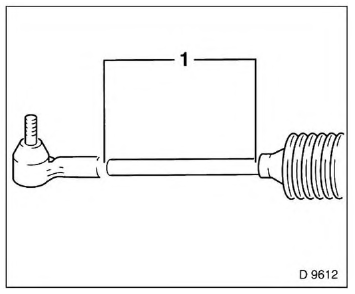

• Aufschraubtiefe -1- des Spurstangenkopfes auf der Spurstange messen und notieren.
• Kontermutter lösen, dabei mit Maulschlüssel am Sechskant der Spurstange gegenhalten.
• Spurstangenkopf von der Spurstange abschrauben. Achtung: Zusätzlich Umdrehungen notieren, um Gelenk beim Einbau gleich weit aufschrauben zu können.

Einbau

• Spurstangengelenk entsprechend dem notierten Maß oder der gezählten Umdrehungen aufschrauben, Kontermutter noch nicht festziehen. -

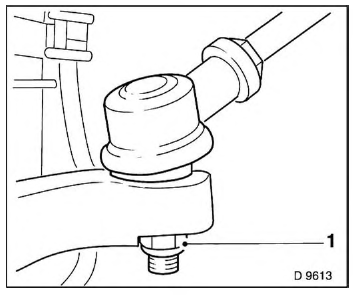

• Gelenk in den Lenkhebel einsetzen, neue selbstsichernde Mutter mit 35 Nm festziehen.
• Kontermutter für Spurstangenkopf festziehen, dabei mit Maulschlüssel am Sechskant der Spurstange gegenhalten.
• Vorderräder so ansetzen, daß die beim Ausbau angebrachten Markierungen übereinstimmen. Vorher Zentriersitz der Felge an der Radnabe mit Wälzlagerfett leicht einfetten. Räder anschrauben. Fahrzeug ablassen und Radschrauben über Kreuz mit 90 Nm festziehen.
• Fahrzeug vermessen, gegebenenfalls Spur einstellen (Werkstattarbeit).
