Reparaturanleitung - Fiat Cinquecento: Zündspulen prüfen
Reparaturanleitung - Fiat Cinquecento / Zündung/Zündkerze / Zündspulen prüfen
Die beiden Zündspulen sind am Zylinderkopf beziehungsweise Zylinderkopfdeckel befestigt. Sie können mit einem Ohmmeter geprüft werden.
- Achtung: Zündung ausschalten.
- Falls vorhanden, Zündspulen-Abdeckung abschrauben und abnehmen.
- Sämtliche Anschlußkabel von den Zündspulen abziehen. Damit keine Verwechslungen beim Einbau Vorkommen, Stecker und Anschlüsse kennzeichnen, zum Beispiel mit Klebeband.
FIRE-Motor

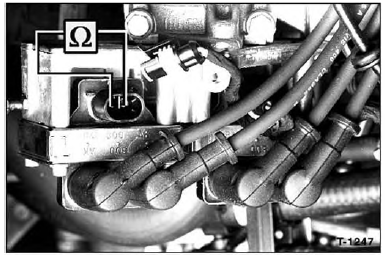

- Primärwiderstand prüfen. Dazu Prüfspitzen des Ohmmeters zwischen
Pluskontakt (gekennzeichnet mit +) und Minuskontakt (gekennzeichnet mit -)
anschließen. Sollwert: 0,495
bis
0,605
. Die angegebenen
Widerstandswerte gelten bei +20 C.

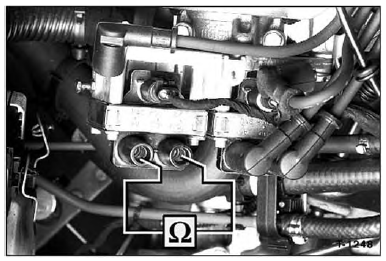

- Sekundärwiderstand prüfen. Dazu Prüfspitzen des Ohmmeters zwischen die
beiden Hochspannungsausgänge anschließen. Sollwert: 6,66
bis 8,14 k
.
