Reparaturanleitung - Fiat Cinquecento: OT-und Drehzahlgeber aus-und einbauen/prüfen
Reparaturanleitung - Fiat Cinquecento / Zündung/Zündkerze / OT-und Drehzahlgeber aus-und einbauen/prüfen
Prüfen
- Zündung ausschalten.
- Fahrzeug aufbocken.
- Untere Keilriemenabdeckung abschrauben, siehe Seite 42.
- Steckverbindung für Zuleitung des Gebers trennen und Ohmmeter zwischen
die beiden Kontakte des Gebers anschließen. Sollwert: 1,1-l-FIRE-Motoren:
670 bis 750
; 0,9-l-OHV-Motor:
580
bis 780
. Die angegebenen
Widerstandswerte gelten bei +20 C.
Ausbau

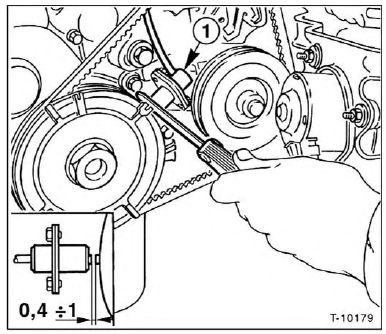

- Drehzahlfühler -1-abschrauben.
Einbau
- Drehzahlfühler einsetzen, anschrauben und anschließen.
- Mit Fühlerblattlehre prüfen, ob der Abstand zwischen Impulszähnen und Fühlerkern 0,4 mm bis 1,0 mm beträgt. Der Abstand muß bei allen Zähnen gleich groß sein.
- Untere Keilriemenabdeckung anschrauben.
- Fahrzeug ablassen.
