0,9-l-OHV-Motor
Der Zündzeitpunkt kann nur geprüft, nicht eingestellt werden. Bei Störungen ist die Fachwerkstatt aufzusuchen.
Prüfen
- Motor warmfahren, Kühlmitteltemperatur ca. +90 C. Motor abstellen.
- Rechten Innenkotflügel abschrauben und herausnehmen.

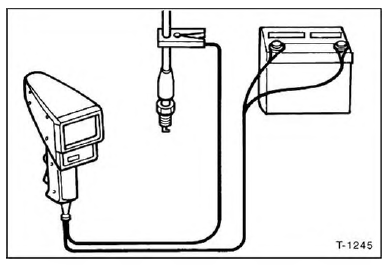

- Zündblitzlampe nach Herstelleranweisung anschließen. Induktivklemme -1- über das Zündkabel -2- für Zylinder 1 klemmen. Zylinder 1 befindet sich an der Keilriemenseite des Motors.
- Schalthebel in Leerlaufstellung bringen, Handbremse an- ziehen.
- Motor starten und im Leerlauf drehen lassen.
- Durch den rechten Radkasten Kurbelwellen-Riemen- scheibe anblitzen.

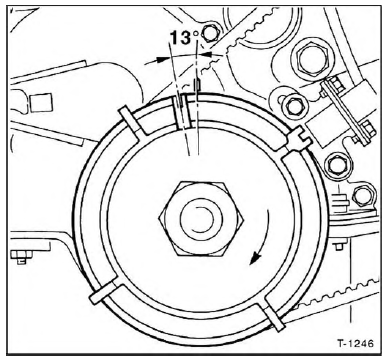

- Bei Leerlaufdrehzahl muß die OT-Markierung auf der Riemenscheibe 13 +- 130' vor der Bezugsmarke am Motorblock scheinbar Stillstehen.
- Die Werkstatt kann die korrekte Unterdruckverstellung des Zündzeitpunktes bei verschiedenen Motordrehzahlen prüfen. Diese Prüfung ist jedoch nur bei Störungen in der Zündanlage nötig.
- Rechten Innenkotflügel einsetzen und anschrauben
