1,1-l-FIRE-Motor
Ausbau
- Luftfilter ausbauen, siehe Seite 69.
- Halter für Zündkabel an der Rückseite vom Zylinderkopfdeckel nach oben herausclipsen.
- Öleinfüllstopfen herausziehen.

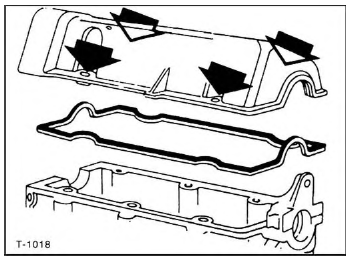

- 4 Schrauben -Pfeile- herausdrehen, Zylinderkopfdeckel abnehmen.
Einbau
- Gummidichtung für Zylinderkopfdeckel auf Beschädigungen prüfen, gegebenenfalls ersetzen.
- Zylinderkopfdeckel auf Zylinderkopf setzen und ganz leicht mit 8 Nm anschrauben. Dabei Unterlegscheiben für die Schrauben nicht vergessen.
- Öleinfüllstopfen einsetzen.
- Halter für Zündkabel hinten am Zylinderkopfdeckel ein- clipsen.
- Luftfilter einbauen, siehe Seite 71.
- Motor warmfahren und Zylinderkopfdeckeldichtung auf Dichtheit prüfen, gegebenenfalls leicht nachziehen oder Dichtung erneuern.
